مشخصات فنی و کاربرد PLC دلتا مدل DVP-28SV11R2
پی ال سی های DELTA یکی از قدرتمندترین و پرکاربرد ترین پی ال سی های آسیایی می باشند که به جرعت می توان گفت بیشترین سهم بازار اتوماسیون ایران را محصولات این برند و بخصوص پی ال سی های این شرکت اشغال کرده است. قیمت مناسب، تنوع زیاد در مدل های مختلف، در دسترس بودن، خدمات پس از فروش عالی، کاربری آسان و… باعث شده تا مهندسین حوزه اتوماسیون صنعتی به سمت محصولات این شرکت بروند.
این همه گیری استفاده از PLCهای دلتا در میان شرکت ها و مهندسین اتوماسیون، شرکت های فعال در حوزه الکترونیک را در داخل کشور بفکر طراحی و تولید پی ال سی هایی مشابه پی ال سی های دلتا انداخت که به PLC دلتای ایرانی معروف هستند.
انواع مختلف پی ال سی های دلتا:
PLCهای دلتا با تنوع بالا در سری های مختلفی تولید و وارد بازار شده اند تا هر کدام برای کاربردهای مختلفی به کار روند.
در ادامه می توانید علاوه بر سری دسته بندی PLCهای این برند را مشاهده کنید.
معرفی سری (اسلیم) PLCهای دلتا:
طراحی سری DVP-28SV11R2:
این مدل CPU از سری اسلیم PLCهای دلتا است. ابعاد بزرگتری نسبت به سری های دیگر دارد که یکی از دلایل آن افزایش ورودی و خروجی هایش است. رنگ این CPU مانند دیگر مدل های سری اسلیم DELTA سفید رنگ است.
بر روی آن یک کلید STOP و RUN قرار گرفته و ترمینالهای ورودی و خروجی به صورت سوکت سبز رنگ بر روی سی پی یو قرار دارد؛ در قسمت بالا سمت چپ چراغهایی قرار گرفته است که وضعیت های مختلف سی پی یو را نمایش می دهد. مانند: پاور، استاپ یا استارت(run)، خطا، وضعیت باطری و فعال بودن پورت های سریال RS232-RS485
و همچنین چراغ هایی که وضعیت فعال یا غیرفعال بودن ورودی و خروجی دیجیتال را نمایش می دهد.
در قسمت پایین سمت چپ دو عدد ولوم قرار دارد که میتوان مقدار دو رجستر در پی ال سی را با آن تغییر داد که نوعی آنالوگ به حساب میآید.
این PLC سری DVP-28SV211R2 از قابلیت افزایش ورودی خروجی برخوردار است و می توان از سمت راست به آن ماژول هایی متصل کرد و همچنین از سمت چپ نیز ماژول های خاصی به آن اضافه میشود.
این محصول دارای باتری داخلی میباشد و این قابلیت را به PLC میدهد که دارای ساعت داخلی باشد.

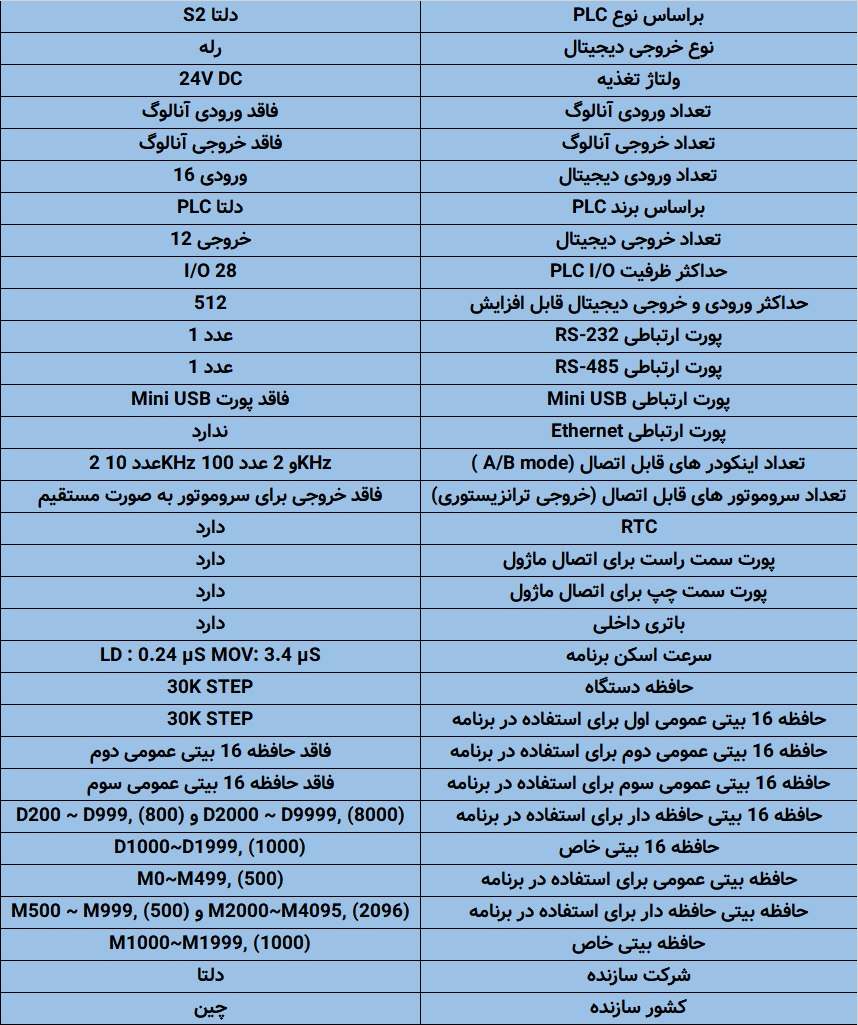

ویژگی های این محصول:
- دارای دو ورودی دیجیتال با دریافت فرکانس ۱۰۰ کیلوهرتز و دو ورودی دیگر با دریافت فرکانس ۱۰ کیلوهرتز می باشد؛ همچنین دارای چهار خروجی دیجیتال در سری خروجی ترانزیستوری می باشد که میتواند تا فرکانس ۲۰۰ کیلوهرتز را تولید کند.(در کل سی پی یو سری DVP-28SV211 دارای ۱۶ ورودی دیجیتال و ۱۲ خروجی دیجیتال می باشد)
- دارای ساعت داخلی می باشد.
- سی پی یو DVP28SV211 به اضافه ماژول های ورودی و خروجی دیجیتال می تواند در مجموع ۵۱۲ ورودی خروجی داشته باشد.
- تعداد رجیستر های ماندگاری این مدل نسبت به سری های دیگر تعداد بیشتری دارد.
- ظرفیت حافظه برنامه نویسی حدود 30K STEP است.
- به تمامی PLCهای سری اسلیم یا s از سمت راست می توان در مجموع هشت ماژول یا آنالوگ یا دیجیتال اضافه و در نرم افزار آن را پیکربندی کرد. از سمت چپ نیز می توان فقط ۸ ماژول آنالوگ نیز اضافه کرد.(ماژول های دیجیتال فقط از سمت راست اضافه می شوند)
ابعاد این محصول:
انواع ماژول های گسترشی در سری اسلیم:
- انواع ماژول های ورودی و خروجی دیجیتال (که از سمت راست اضافه می شوند)
- انواع ماژول های ورودی و خروجی آنالوگ سمت راست و سمت چپ
- ماژول های مختلف دما (به صورت PT100 و ترموکوپل)
- ماژول های شبکه (RS485-ETHERNET-CANOPEN-PROFIBUS-GSM)
- ماژول SMS
معرفی و آموزش نرم افزار دلتا WPLSoft و ISPSoft
- اتصال PLC به کامپیوتر و برنامه ریزی از طریق پورت های RS232 و USB
- سیمولاتور آنلاین و آفلاین
- تنظیمات پورت های ارتباطی و کانفیگ آنها
- رمز گذاری بر روی پروژه، PLC و قفل کردن PLC
- پشتیبانی از زبان های برنامه نویسی LADDER , SFC , Instruction list
- و…
نرم افزار ISP SOFT، نرم افزار جدید PLC های دلتاست که تمامی PLC های این برند را پشتیبانی میکند و دارای قابلیتهای جدیدی می باشد. این نرم افزار بیشتر شبیه نرم افزار TIA PORTAL زیمنس طراحی شده و یکی از قابلیت های آن امکان ساخت توابع است.
این نرم افزار تمامی قابلیت های نرم افزار WPLSOFT را دارد.
در این نرم افزار برای سیمیلاتور کردن برنامه نوشته شده باید از نرم افزار COMMGR استفاده کنید.
