مشخصات فنی و کاربرد کامل PLC زیمنس S7-400 CPU 412-2PN
انواع مختلف پی ال سی (PLC) زیمنس:
PLC های زیمنس دارای سری های مختلفی هستند که می توان به سری های: S7-200، S7-300، S7-400، S7-1200، S7-1500، LOGO اشاره نمود.
انواع پی ال سی های S7-400 به صورت ماژولار هستند.
مقایسه و کاربرد قیمت انواع پی ال سی زیمنس S7-400 CPU 412-2PN:
سری های کامپکت مانند S7-200، S7-1200 و LOGO جهت پروژه های ساده استفاده شده و دارای قیمت پایین تری می باشند.
در عوض سری های ماژولار مانند S7-400، S7-300، S7-1500 جهت پروژه های کامل و حرفه ای تری استفاده شده و در نتیجه از قیمت بالاتری برخوردارند.
طراحی پی ال سی S7-400 زیمنس:
طراحی CPU های S7-400 به صورتی انجام شده است که کاملا ماژولار بوده و به همین دلیل دارای عرض کمی هستند.
بدنه و قاب سری S7-400 پی ال سی زیمنس طوری طراحی شده است که دارای محافظت بالایی در شرایط محیطی مختلف داشته باشد.
این CPU مانند سی پی یو های S7-300 دارای دو طرح قدیمی و جدید می باشد که مانند S7-300 می توان از روی سوئیچ های RUN و STOP آن را تشخیص داد.
رنگ بدنه CPU S7-400 مانند سری های S7-300 می باشد که طوسی تیره است
نحوه اتصال ماژول ها به S7-400:
این CPU بر روی رک های خاصی (ریل) قرار میگیرد که می توان از سمت راست انواع ماژول های آن را متصل کرد. پین هایی با سوکت های ارتباطی CPU S7-400 با دیگر سری های PLC های زیمنس متفاوت است
ماژول های سری S7-400 نیز دارای عرض کم هستند
یکی از ویژگی های CPU-S7-400 وجود دو سی پی یو بر روی یک رک می باشد که ایمنی و حفاظت سیستم را بالا می برد. این ویژگی باعث می شود که اگر یکی از CPU ها در حالت مختلف خطا داد، CPU دیگر آن را پشتیبانی کنند تا عملکرد سخت افزار مشکلی پیش نیاید.
عکس ترتیب ماژول ها
بر روی این CPU در قسمت بالا چراغ های هشدار و درگاه نصب مموری و همچنین سوئیچ وضعیت CPU قرار دارد.
سوئیچ یا سلکتور آن دارای حالت های STOP/RUN و MRES می باشد.
راهنمای چراغ های هشدار یا LEDهای پی ال سی s7-400 زیمنس:
INTF-نشانگر خطای برنامه
EXTF-نشانگر خطای خارجی و سخت افزاری
FRCE- اگر یک یا چند آدرس در حالت Force باشد روشن می شود
MAINT- CPU نیاز به تعمیرات سخت افزاری دارد
RUN- حالت اجرا
STOP- حالت توقف CPU
BUS-خطای پورت ها
IFM- خطا در کارت IF و شبکه Profinet
-جهت ارتباط CPU با دیگر دستگاه:
پورت های شبکه ای در قسمت پایینی CPU قرار دارد که می توان به پورت Profibus-mpi-Profinet آن اشاره کرد.
مموری(Memory) یا کارت حافظه S7-400:
کارت های RA و کارت های Flash انواع کارت هایی هستند که در S7-400 قرار میگیرند.
Work Memory در CPU سری s7-400:
این حافظه که حافظه اجرایی برنامه بود و از جنس RAM است از سری های S7-300 به صورت ثابت است ولی در سری S7-400 می توان حجم آن را تغییر داد که جدول P11 و P1Q می باشد.
شما می توانید با تغییر اسلات هایی که در قسمت چپ بدنه CPU سری S7-400 هست مقدار P11 و P1Q را تغییر دهید.

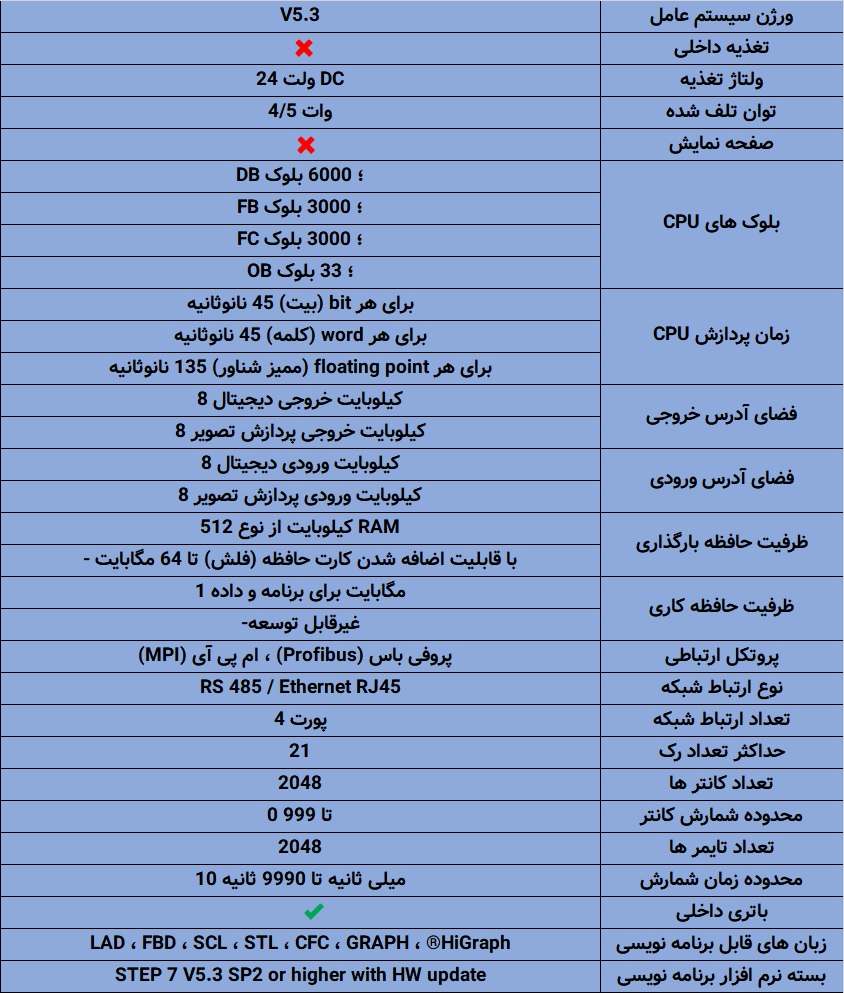

مشخصات CPU-S7-400 سری S7-400 CPU 412-2PN:
ماژول ها و لوازم جانبی پی ال سی (PLC) زیمنس سری S7-400:
ماژول های سری S7-400 مانند سری S7-300 است
ماژول های سری (PS) پاور- (CP) ماژول های شبکه (SM) و ورودی خروجی دیجیتال و آنالوگ-(FM) ماژول های خاص
درضمن برای ماژول های سری S7-400 از ماژول های S7-300 استفاده میکند. بیشتر دلیل آن هم قیمت بالای ماژول های S7-400 است.
که می توان با ماژول های ET200M به ماژول های S7-300 متصل می شود.
برنامه نویسی و upload و Download کردن برنامه برای S7-400:
نرم افزاری که جهت برنامه نویسی و پیکر بندی CPU-S7-400 استفاده میشود عبارت اند از:
-نرم افزار TiA Portal و
-نرم افزارsimatic manager
