مشخصات فنی و کاربرد کارت حافظه S7-300 CPU 315-2PN/DP

انواع مختلف پی ال سی S7-300

CPU های سری S7-300 نیز مانند سری های دیگر S7-400 و S7-1500 به دو نوع کامپکت (Compact) و ماژولار (Modular)  می توان تقسیم کرد.

مقایسه و کاربرد کارت حافظه زیمنس S7-300 CPU 315-2DP با سری های دیگر:

CPU های این سری جهت کاربرد های خاص و کمی حرفه ای تر که نیاز به ورودی و خروجی بالایی هست استفاده می گردد.

از لحاظ پردازش و تعداد ورودی خروجی ها و ماژول ها از سری S7-200 و S7-1200 قوی تر و مناسب تر میباشد و برای کاربرد هایی که نیاز به توابع خاص برنامه نویسی نیز میباشد از آن استفاده می شود.

با این حال از سری های S7-400 و S7-1500 از لحاظ قدرت، پایین تر قرار گرفته و قابلیت های کمتری دارد.

مقایسه قیمت پی ال سی های زیمنس S7-300 CPU 315-2DP:

قیمت این مدل نسبت به S7-200 و S7-1200 بالاتر بوده و در کل در میان CPU های بازار از قیمت بالایی برخوردار است.

مزایای CPU های زیمنس S7-300 CPU 315-2DP:

می توان به ایمنی بالا، تعداد زیاد ورودی و خروجی های مختلف و پشتیبانی از شبکه های مختلف با پروتکل های خاص و کیفیت بالای سخت افزاری این پی ال سی اشاره نمود.

معایب پی ال سی زیمنس S7-300 CPU 315-2DP:

این محصول قیمت بالایی دارند و یکی دیگر از معایب آن نسبت به سایر PLC های بازار تعداد ورودی و خروجی های آن است. این پی ال سی ها دارای ورودی خروجی های کم و یا اصلا در برخی مدل ها فاقد ورودی و خروجی میباشند!!

طراحی سری زیمنس S7-300 CPU 315-2DP:

می توان گفت نسبت به سی پی یو های رند بازار ظاهری قدیمی تری دارند.

در این پی ال سی ها CPU و ماژول های آن به صورت عمودی و حالت اسلایت کنار هم نصب می شود.

ترمینال های اتصالات به صورت عمودی قرار گرفته اند

از لحاظ ابعاد نسبت به سایر PLC های بازار، دارای اندازه بزرگ تری می باشد.

تفاوت طراحی مدل های جدید و قدیمی پی ال سی زیمنس:

با توجه به این که این محصول از مدل هایی است که مدت طولانی تولید می شود؛ از همین جهت مدل های جدید و قدیمی با روش های زیر قابل شناسایی می باشند:

1.کلید RUN/STOP: در سری های قدیمی به صورت کلید سلکتوری چرخشی بوده و اکنون به صورت کلید بالا/پایین میباشد

2.خوانش کد و سری سریال پی ال سی

محل قرارگیری حافظه جانبی(مموری) در پی ال سی های زیمنس:

محل قرار گیری مموری در قسمت بالای آن قرار دارد که مشخص است. همچنین چراغ هایی کنار آن قرار گرفته که وضعیت CPU و ارتباطات آن را نمایش می دهد.

مانند چراغ های STOP/RUN و چراغ های اضطراری

کلید چرخشی سلکتوری برای عملکرد RUN/STOP  یا mRES نیز در زیر چراغ ها قرار گرفته است.

محل استقرار اتصالات در PLC SIEMENS:

برای اتصالات، مانند برق ورودی آن که 24 ولت است و اتصالات شبکه، دربی که در زیر دستگاه قرار گرفته است بالا دهید تا اتصالات را مشاهده فرمائید.

نحوه نصب ماژول های S7-300 پی ال سی زیمنس:

این CPU مانند سری های دیگر S7-400 و S7-1500 بر روی ریل مخصوص خود قرار میگیرد و می توان ماژول های دیگر را نیز روی این ریل کنار هم متصل کرد.

اتصالات بین CPU و ماژول ها با سوکت های خاص که مخصوص S7-300 میباشد انجام میگیرد.

ترتیب نصب ماژول ها در PLC زیمنس:

                                            عکس

پورت های شبکه پی ال سی S7-300 زیمنس:

سری S7-300 زیمنس بسته به مدل آن دارای پورت اترنت Profenet  و یا سریال می باشد. که تعداد آن نیز به مدل CPU بستگی دارد.

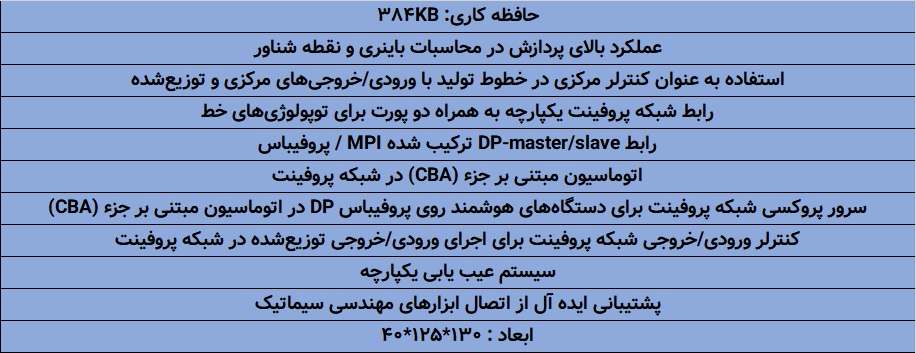

معرفی کامل و مشخصات CPU-S7-300  :

ماژول ها و لوازم جانبی پی ال سی:

ماژول های S7-300  به شرح زیر می باشد:

ماژول های تغذیه(PS)

ماژول های گسترش برای رک های دیگر (IM)

ماژول های ورودی و خروجی دیجیتال و انالوگ (SM)

ماژول های خاص (FM)

ماژول های شبکه(CP)

دیگر لوازم جانبی پی ال سی سری S7-300:

مموری کارت، کارت پروگرام آن، سوکت های ماژول ها، ریل و کابل های ارتباطی دیگر و … می توان اشاره کرد.

آموزش پروگرام(برنامه نویسی) کردن پی ال سی  S7-300:

جهت برنامه نویسی، پیکیر بندی، upload و download کردن برنامه برای PLC  زیمنس S7-300  باید از نرم افزار T1Aprotal و نرم افزار Simatic manager استفاده نمود.

برای برنامه نویسی سری های S7-200، S7-400 و همینطور S7-300 معمولا از نرم افزار Simatic manager استفاده می شود.

مهم ترین امکانات نرم افزار TiAportal و Simatic manager :

تنظیمات شبکه های : PROFIBUS/PROFINET/ETHERNET/modBus-MPI

برنامه نویسی PLC ها به زبان های: LAD،FBD،STL و S7Graph

طراحی سیستم های مانیتورینگ و HMI ها و Wincc

دارای سیمولیشن جهت شبیه سازی و تست برنامه ها

دانلود و آپلود برنامه به سخت افزار های مربوطه مانند پی ال سی ها زیمنس

مشاهده آنلاین عملکرد برنامه و STOP و RUN کردن برنامه

تنظیمات و پیکربندی کردن ماژول ها و سخت افزار های زیمنس

جهت آموزش رایگان و راهنمایی بیشتر پروگرام کردن پی ال سی خود با کارشناسان ما تماس بگیرید!

سیم بندی ورودی و خروجی plc زیمنس S7-1200 مدل CPU 1217C DC/DC/DC

ابعاد و اندازه پی ال سی زیمنس S7-1200 مدل CPU 1217C DC/DC/DC

جهت مشاهده قیمت و خرید PLC زیمنس s7-1200 CPU 1217C DC/DC/DC با کارشناسان ما تماس حاصل فرمائید.
