مشخصات فنی و کاربرد PLC زیمنس S7-1500 CPU 1511-1PN
انواع مختلف پی ال سی S7-1500
PLC های سری S7-1500 نیز مانند سری های دیگر زیمنس به دو دسته کامپکت (Compact) و ماژولار(Modullar) تقسیم کرد.
مقایسه و کاربرد S7-1500 زیمنس S7-1500 CPU 1511-1PN با سری های دیگر:
PLC سری S7-1500 در مقایسه با سری های دیگر PLC های زیمنس می توان گفت که کامل ترین و حرفه ای ترین مدل در بین سری PLC های زیمنس می باشد.
این سری پی ال سی ها در بین پی ال سی های زیمنس بالاترین قیمت را داراست که متناسب با کیفیت آن می باشد.
PLC سری S7-1500 دارای سرعت بالاتر، تعداد ماژول بیشتر و قدرت پردازش بالاتری نسبت به سری های قبلی خود دارد و از سری های S7-300 و S7-400 کاملتری می باشد. همچنین در مقایسه با دیگر PLC های بازار نیز دارای امکانات و قابلیت های بالاتری نیز میباشد.
طراحی S7-1500 درگاه S7-1500 CPU 1511-1PN:
پی ال سی S7-1500 دارای طراحی جالبی نسبت به سری های قبلی خود دارد با اینکه قابلیت های بیشتری نسبت به S7-300 و S7-400 دارد ولی از لحاظ اندازه از آن ها کوچیک تر میباشد. رنگ بدنه آن مانند S7-1200 طوسی روشن است و چیزی که توجه کابرها را جلب میکند صفحه نمایش گری است که با اندازه های مختلف در حد 2 و یا 3 اینچ به صورت رنگی بر روی PLC یا CPU قرار گرفته است.
این صفحه نمایش گر با کلیدهایی که در زیر آن قرار گرفته می توان وارد منوها شد و اطلاعاتی مانند مشخصات ماژول های CPU و اطلاعات آن ها و یا خطاها و عملکرد در CPU یا ماژول ها را دید.
همچنین کارهایی مانند تنظیمات IP پورت شبکه Profenet راتنظیم کرد. در PLC سری S7-1500 درگاه ورودی کارت مموری و پورت های شبکه و تغذیه و سلکتور وضعیت در زیر پنل قرار دارد که می توان با برداشتن آن، آن ها را دید.
نصب ماژول های S7-1500:
این CPU مانند سری S7-300 و S7-400 بر روی رک قرار می گیرند و توسط سوکتی خاص به همدیگر متصل می شوند.
و حدودا ترتیب آن مانند سری های دیگر می باشد که به صورت :
اول پاور دوم CPU سوم ماژول های توسعه
پورت های ارتباطی:
این PLC دارای 2 عدد پورت پروفی نت و یک عدد پورت سریال PLC است که می تواند با انواع تجهیزات صنعتی دارای شبکه نت و سریال ارتباط برقرا کند.

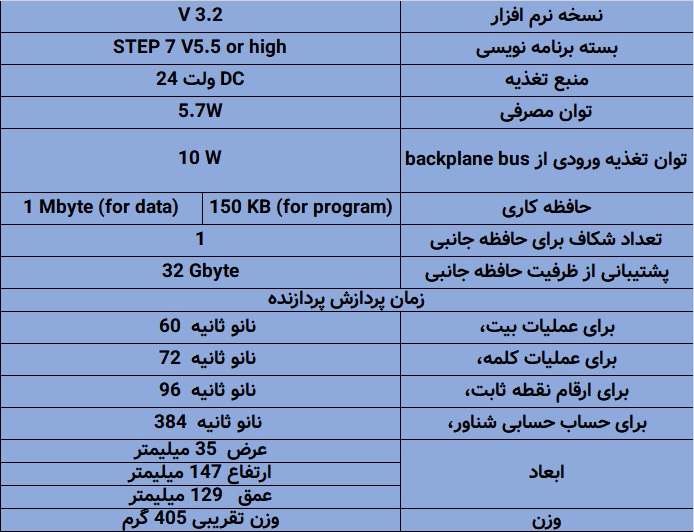

مشخصات CPU های S7-1500:
ماژول ها و لوازم جانبی پی ال سی S7-1500
ماژول هایی که به S7-1500 می توان متصل کرد
ماژول ورودی خروجی دیجیتال و آنالوگ (SM)
ماژول های شمارنده-موقعیت-تایمر-مولد پالس (TM)
ماژول های شبکه (CM)(CP)
مموری کارت
آموزش برنامه نویسی (پروگرام کردن) پی ال سی زیمنس S7-1500 CPU 1511-1PN
جهت برنامه نویسی پیکربندی پی ال سی های زیمنس سری S7-300/S7-400/S7-1200/S7-1500 و درایوهای زیمنس و HMI های آن از نرم افزار T1A Portable استفاده می شود.
مهم ترین امکانات نرم افزار T1AProtable
تنظیمات شبکه های : PROFIBUS/PROFINET/ETHERNET/modBus-MPI
برنامه نویسی PLC ها به زبان های: LAD،FBD،STL و S7Graph
طراحی سیستم های مانیتورینگ و HMI ها و Wincc
دارای سیمولیشن جهت شبیه سازی و تست برنامه ها
دانلود و آپلود برنامه به سخت افزار های مربوطه مانند پی ال سی ها زیمنس
مشاهده آنلاین عملکرد برنامه و STOP و RUN کردن برنامه
تنظیمات و پیکربندی کردن ماژول ها و سخت افزار های زیمنس
ماژول ها و لوازم جانبی پی ال سی S7-1500
جهت مشاهده قیمت و خرید پی ال سی زیمنس s7-1200 CPU 1217C DC/DC/DC با کارشناسان ما تماس حاصل فرمائید.
آرکو کالا بزرگ ترین مرجع اتوماسیون صنعتی ایران
مشاهده قیمت و خرید پی ال سی فتک
مشاهده قیمت و خرید پی ال سی امرون
مشاهده قیمت و خرید پی ال سی لوگو
منابع:
گروه فنی آرکو کالا
