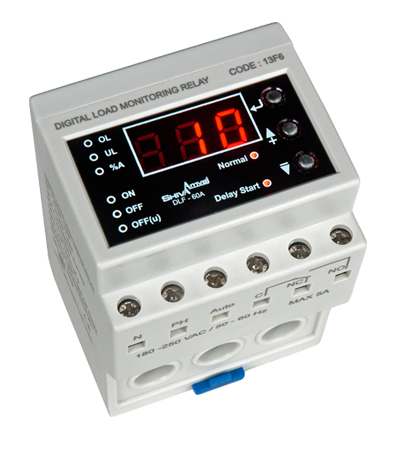

کنترل بار دیجیتال ۱تا ۶۰ آمپر DLF-60A شیوا امواج

کنترل فاز چیست؟

کنترل فاز یکی از تجهیزات مورد استفاده در تابلو برق بوده که از آسیب دیدن تجهیزات برقی و حفاظت از جان افراد مورد استفاده قرار می گیرد. تغییر ولتاژ باعث بالا رفتن دمای تجهیز، سوختن فیوز، داشتن اضافه بار و به وجود آمدن شرایط حساس می شود. رله کنترل فاز به عنوان یک تجهیز کنترلی ساده در انواع مختلفی طراحی و روانه بازار شده است و به دلیل نصب ساده و منطبق بودن با کاربرد های سه فاز به عنوان یک جز اصلی در تابلو برق محسوب می شود.

رله کنترل فاز چیست؟

کارخانه های صنعتی و کارگاه ها که از تابلو برق استفاده می کنند، از تجهیزات ساده ای مانند رله اضافه بار یا قطع کننده مدار برای محافظت از تجهیزات در برابر بالا رفتن دمای سیستم استفاده می کنند. یکی از تجهیزات کنترلی در سیستم های الکتریکی سه فاز، رله کنترل فاز بوده که وظیفه کنترل توالی فاز، قطع فاز، عدم تعادل فاز و تغییرات ولتاژ را بر عهده دارد. رله کنترل فاز با نام های رله حفاظت فاز، رله خرابی فاز، رله نظارت فاز و رله مانیتورینگ خط شناخته می شود.

ویژگی های کنترل بار دیجیتال شیوا امواج

• حفاظت دستگاه های سه فاز با استفاده از سیستم میکروپروسسوری
• کنترل جریان بر اساس منحنی
• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر ۲۵mm²
•  نمایش جریان ، مقادیر تنظیمی و پیغام های خطا
•  حفاظت در برابرافزایش  ، کاهش و عدم تقارن جریانها
• ۸ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها  (7-100%)
• ON: تأخیر در وصل یا تأخیر برای Reset (0-240Sec)
• OFF: تأخیر در قطع برای خطای OL و A%(0-10Sec)
(u)OFF: تأخیر در قطع برای خطای UL (5-10Sec)
• Normal: وضعیت رله
• Delay Start: زمان استارت اولیه ²(0-120Sec)
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه  زمانی است که پس از وصل رله  و عبور جریان ، افزایش جریان(جهت راه اندازی اولیه موتور) در نظر گرفته نمی شود.

مزایای استفاده از کنترل فاز

• بالا رفتن طول عمر موتور
• کاهش هزینه تعمیر و تعویض قطعات تابلو برق
• جلوگیری از اتصال کوتاه شدن سیم پیچ های موتور
• کاهش خطرات برق گرفتگی و آتش سوزی
• بالا رفتن ایمنی کاربران و تجهیزات
• کم شدن مدت زمان خرابی قطعات تابلو برق
• صرفه جویی در فضای تابلو برق به علت داشتن ابعاد کوچک
• کنترل زمان تاخیر با استفاده از پیچ تنظیم
• تنظیم زمان وصل شدن مدار پس از بر طرف کردن خطا
• قطع جریان برق با بالا ترین سرعت در صورت بروز خطا
• اعلام تغییرات ولتاژ توسط نشانگر
