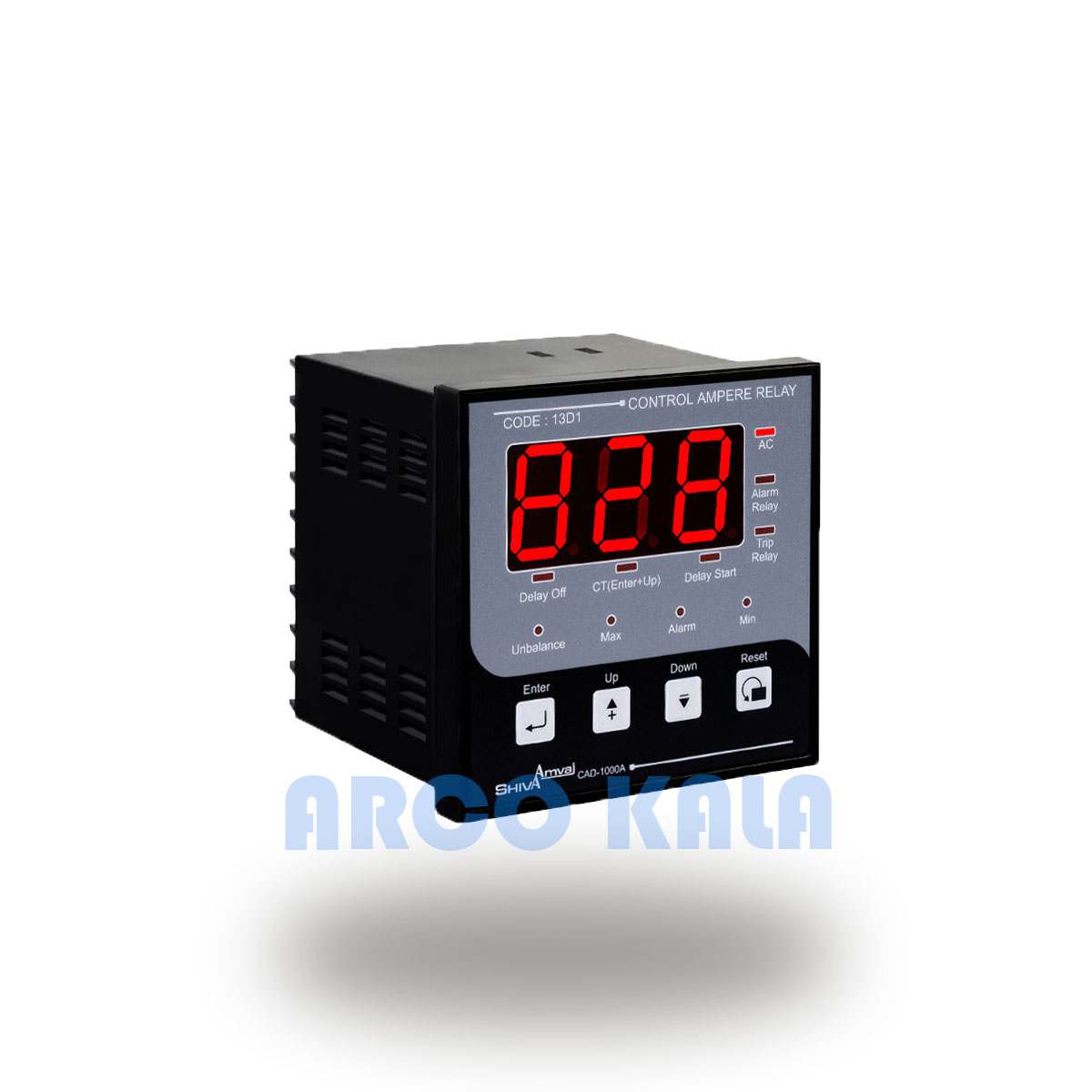

رله کنترل آمپر سه فاز CAD-1000A شیواامواج
کنترل فاز چیست؟
کنترل فاز یکی از تجهیزات مورد استفاده در تابلو برق بوده که از آسیب دیدن تجهیزات برقی و حفاظت از جان افراد مورد استفاده قرار می گیرد. تغییر ولتاژ باعث بالا رفتن دمای تجهیز، سوختن فیوز، داشتن اضافه بار و به وجود آمدن شرایط حساس می شود. رله کنترل فاز به عنوان یک تجهیز کنترلی ساده در انواع مختلفی طراحی و روانه بازار شده است و به دلیل نصب ساده و منطبق بودن با کاربرد های سه فاز به عنوان یک جز اصلی در تابلو برق محسوب می شود.
رله کنترل فاز چیست؟
کارخانه های صنعتی و کارگاه ها که از تابلو برق استفاده می کنند، از تجهیزات ساده ای مانند رله اضافه بار یا قطع کننده مدار برای محافظت از تجهیزات در برابر بالا رفتن دمای سیستم استفاده می کنند. یکی از تجهیزات کنترلی در سیستم های الکتریکی سه فاز، رله کنترل فاز بوده که وظیفه کنترل توالی فاز، قطع فاز، عدم تعادل فاز و تغییرات ولتاژ را بر عهده دارد. رله کنترل فاز با نام های رله حفاظت فاز، رله خرابی فاز، رله نظارت فاز و رله مانیتورینگ خط شناخته می شود.
ویژگی های رله کنترل آمپر سه فاز شیوا امواج
• قابلیت نمایش و اندازه گیری جریان و حفاظت در برابر مینیمم ، ماکزیمم و عدم تقارن جریان ها
• دارای
• ۳ حد تنظیم مینیمم، آلارم و ماکزیمم جریان
• زمان تأخیر در استارت اولیه موتورهای سنگین
• آلارم داخلی جهت هشدار در مواقع خطار
• ۲ رله مجزا برای ALARM و TRIP

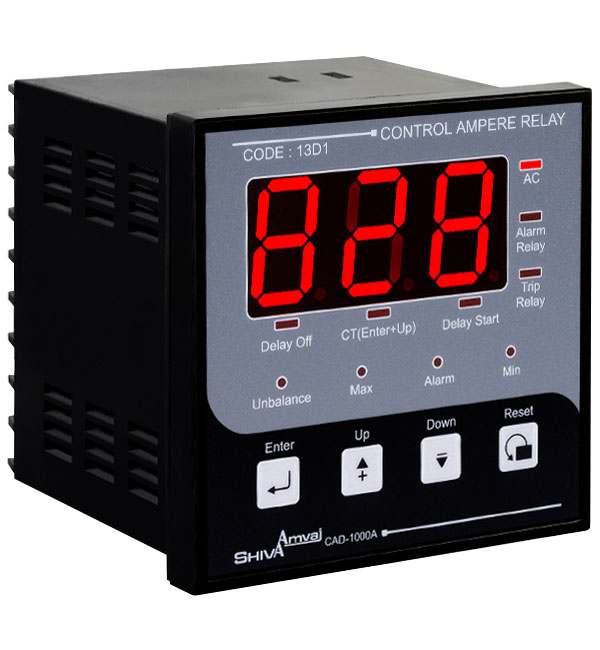

• ۱۰ عددنشانگر برای اعلام
• AC: برق شبکه
• Alarm Relay: وضعیت رله Alarm
• Trip Relay: وضعیت رله Trip
• Delay Start: تأخیر استارت اولیه(3-300Sec)
• CT: نمایش و تنظیم CT(5-1000A)
• Delay Off: تأخیر در قطع (2-60Sec)
• Unbalanced: عدم تقارن جریان ها (10-100%CT)
• Max: جریان ماکزیمم (0.01A-120%CT)
• Atarm:جریان آلارم (0-120%CT)
• Min: جریان مینیمم(0-120%CT)
• راهنمای نصب سیم کشی روی ترمینال های دستگاه
• زمان استارت اولیه زمانی است که بعد از استارت در این زمان جریان در نظر گرفته نمی شود.
مزایای استفاده از کنترل فاز
- بالا رفتن طول عمر موتور
- کاهش هزینه تعمیر و تعویض قطعات تابلو برق
- جلوگیری از اتصال کوتاه شدن سیم پیچ های موتور
- کاهش خطرات برق گرفتگی و آتش سوزی
- بالا رفتن ایمنی کاربران و تجهیزات
- کم شدن مدت زمان خرابی قطعات تابلو برق
- صرفه جویی در فضای تابلو برق به علت داشتن ابعاد کوچک
- کنترل زمان تاخیر با استفاده از پیچ تنظیم
- تنظیم زمان وصل شدن مدار پس از بر طرف کردن خطا
- قطع جریان برق با بالا ترین سرعت در صورت بروز خطا
- اعلام تغییرات ولتاژ توسط نشانگر
رله کنترل آمپر سه فاز
رله کنترل آمپر سه فاز شیواامواج دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد.
جهت مشاهده قیمت و خرید کنترل فاز شیوا امواج با کارشناسان ما تماس بگیرید.
