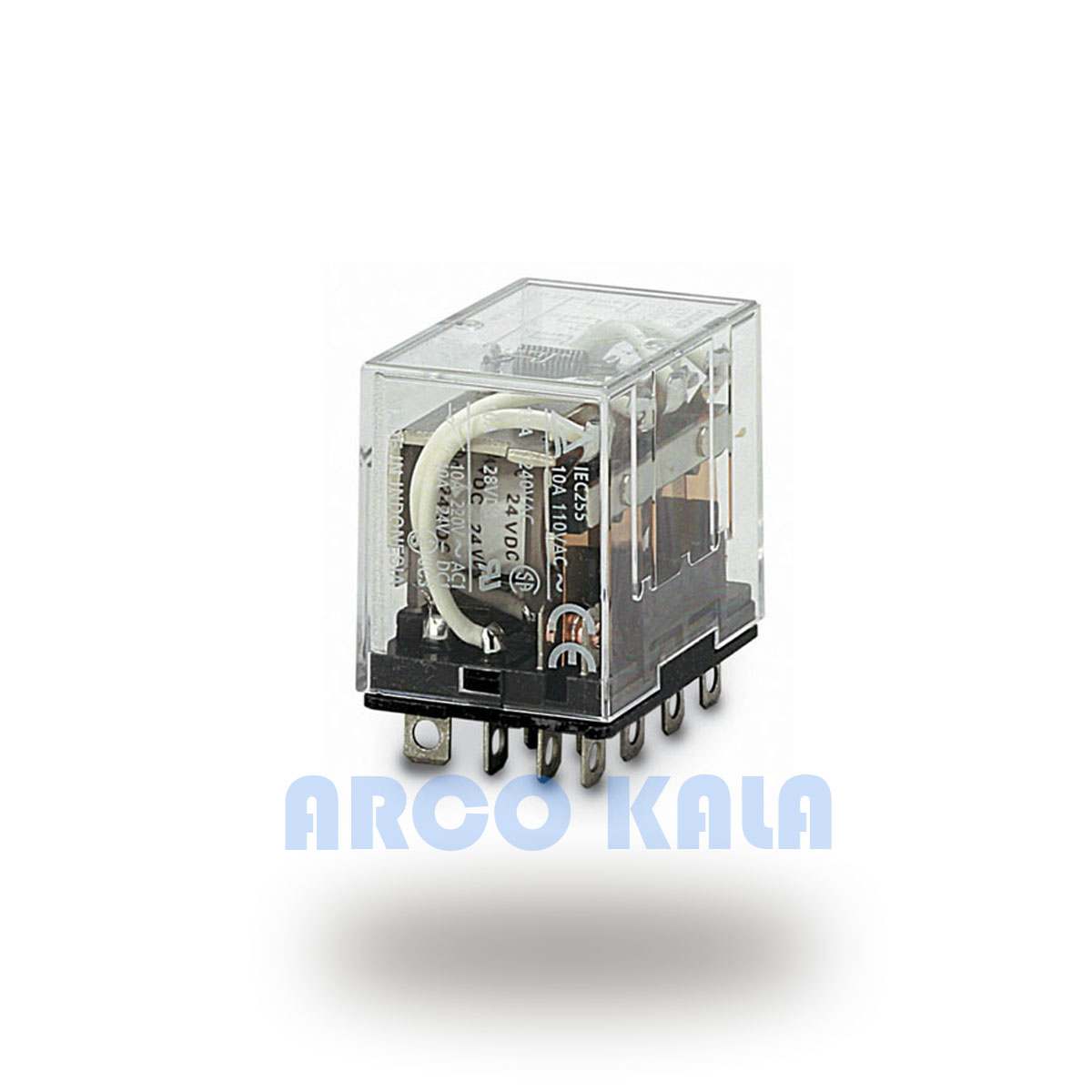

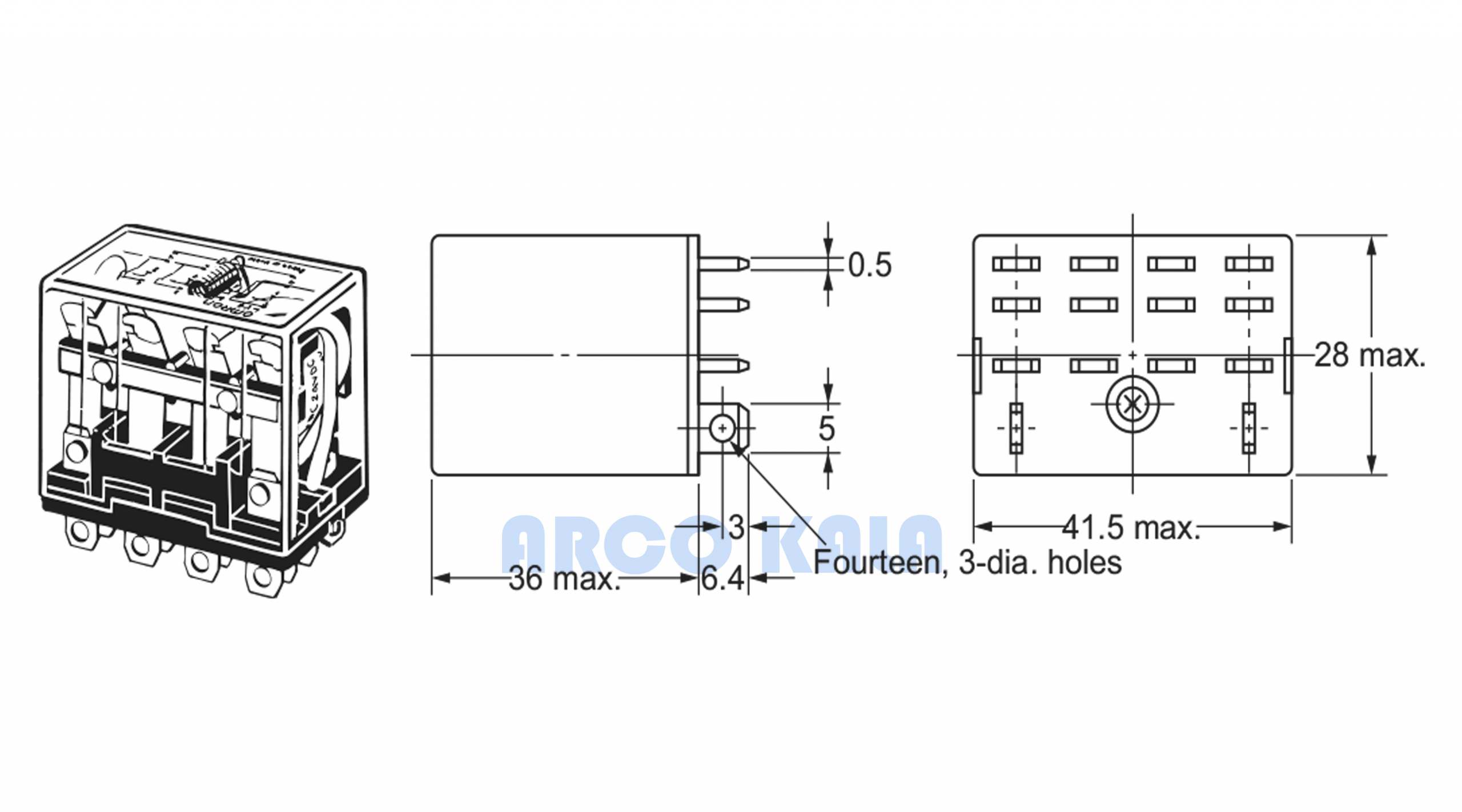

رله امرن 24VDC مدل LY4

رله چیست؟

رله در تعریف قدیمی، نوعی کلید الکتریکی – مکانیکی سریع است که با عبور جریان از یک سیم‌ پیچ بنام بوبین، میدان مغناطیسی ایجاد می‌گردد و باعث تحریک تیغه‌های مکانیکی می‌شود.

رله‌ها این امکان را فراهم می‌سازند که توسط یک سیگنال کنترلی ضعیف (جریان الکتریکی بسیار کم) بتوان تجهیزاتی با جریان بالا را راه‌اندازی و کنترل نمود. کنتاکتورها ازلحاظ ساختمان فیزیکی و عملکردی کاملاً مشابه رله عمل می‌کنند.

تفاوت رله و کنتاکتور

تفاوت عمده رله و کنتاکتور در این است که رله در مدار فرمان استفاده می‌شود و کنتاکتور در مدار قدرت یا به‌عبارت‌دیگر رله‌ها برای حفاظت و تقویت جریان خروجی تجهیزات کنترلی مانند PLC و … استفاده می‌شود.

کنتاکتور برای تقویت سیگنال خروجی رله در کنترل تجهیزات قدرت اعم از الکتروموتورها، بانک‌های خازنی، مدارات روشنایی، گرم‌کن‌های الکتریکی و … استفاده می‌شود، ازاین‌رو می‌توان رله را یک مدار واسط نیز نامید.

تفاوت رله و کلید

طبق تعریفی که در بالا نیز ارائه گردید، رله همان کلید است، با این تفاوت که کلید را نمی‌توان از راه دور کنترل کرد یا از آن به‌عنوان یک کنترل‌کننده هوشمند استفاده کرد،

پس می‌توان رله را کلید هوشمند نیز نامید که علاوه بر داشتن ساختار اصلی یک کلید ویژگی‌ها و امکانات بیشتری نیز داراست.

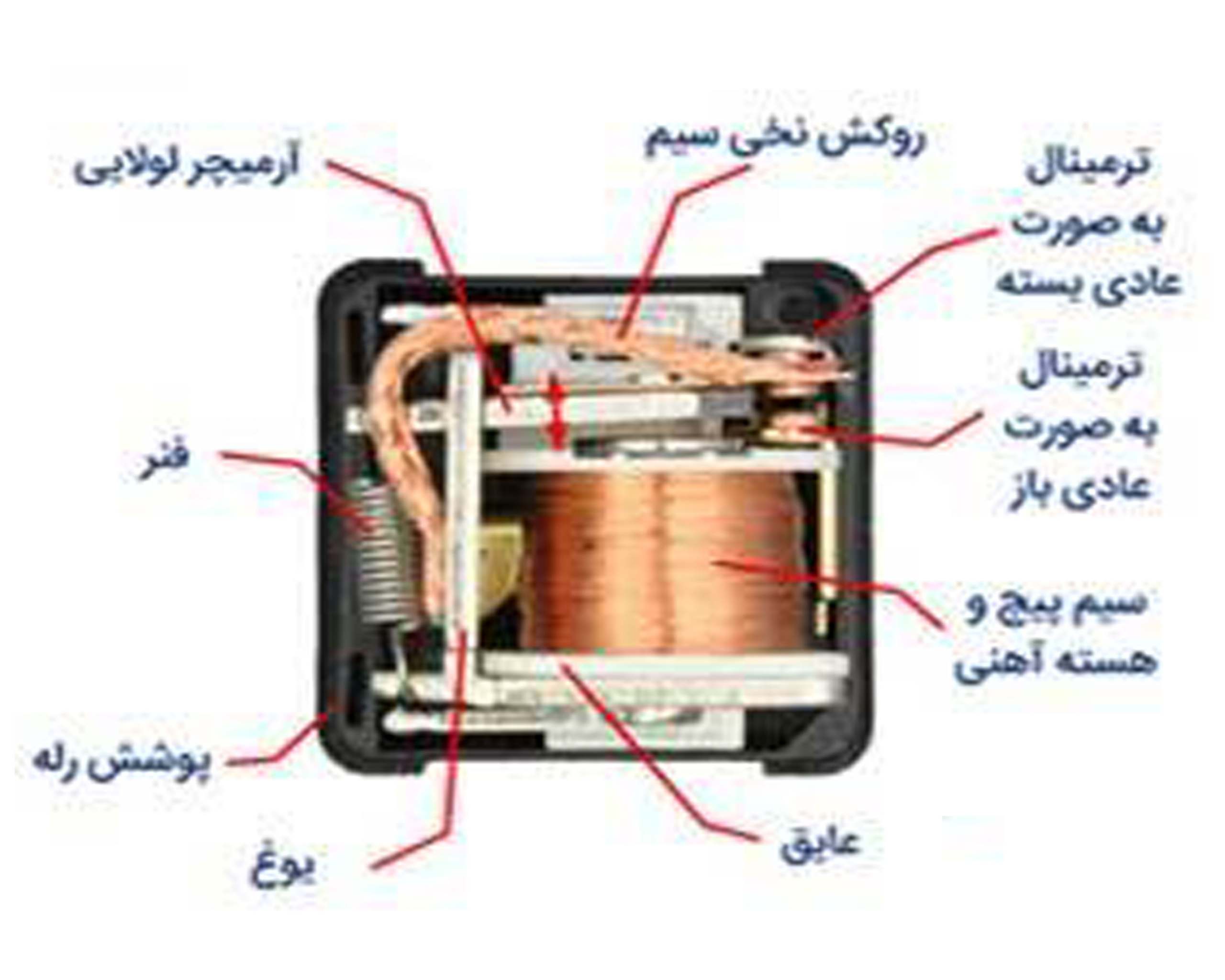

اجزای تشکیل‌دهنده رله الکترومکانیکی

انواع بوبین های رله

برای تحریک یا فعال شدن بوبین رله ی الکترومکانیکی سیگنال ها یا ولتاژ های مختلفی وجود دارد.

ولتاژ AC-220V

ولتاژ AC/DC-24V

ولتاژ AC/DC-48V

ولتاژ AC/DC-110

کاربردهای رله

از مهم‌ترین کاربردهای رله، می‌توان به موارد زیر اشاره کرد:

۱. مدارهای فرمان و رله‌تکنیک برای ایجاد منطق کنترلی

۲. سیستم‌های کنترل روشنایی

۳. تابلوهای رله‌تکنیک به عنوان کنتاکت کمکی

۴. راه‌اندازی فن‌های کم‌مصرف

۵. راه‌اندازی آلارم‌ها و آژیرها

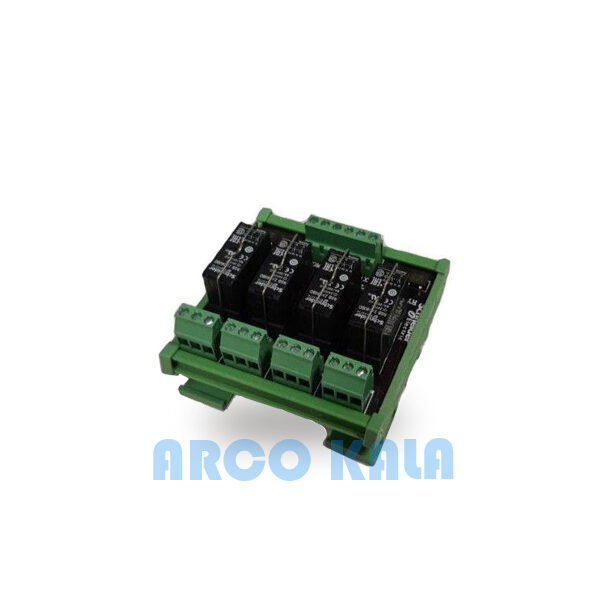

۶. به عنوان ایزولاتور و واسط بین PLC و کنتاکتورها در تابلوهای PLC

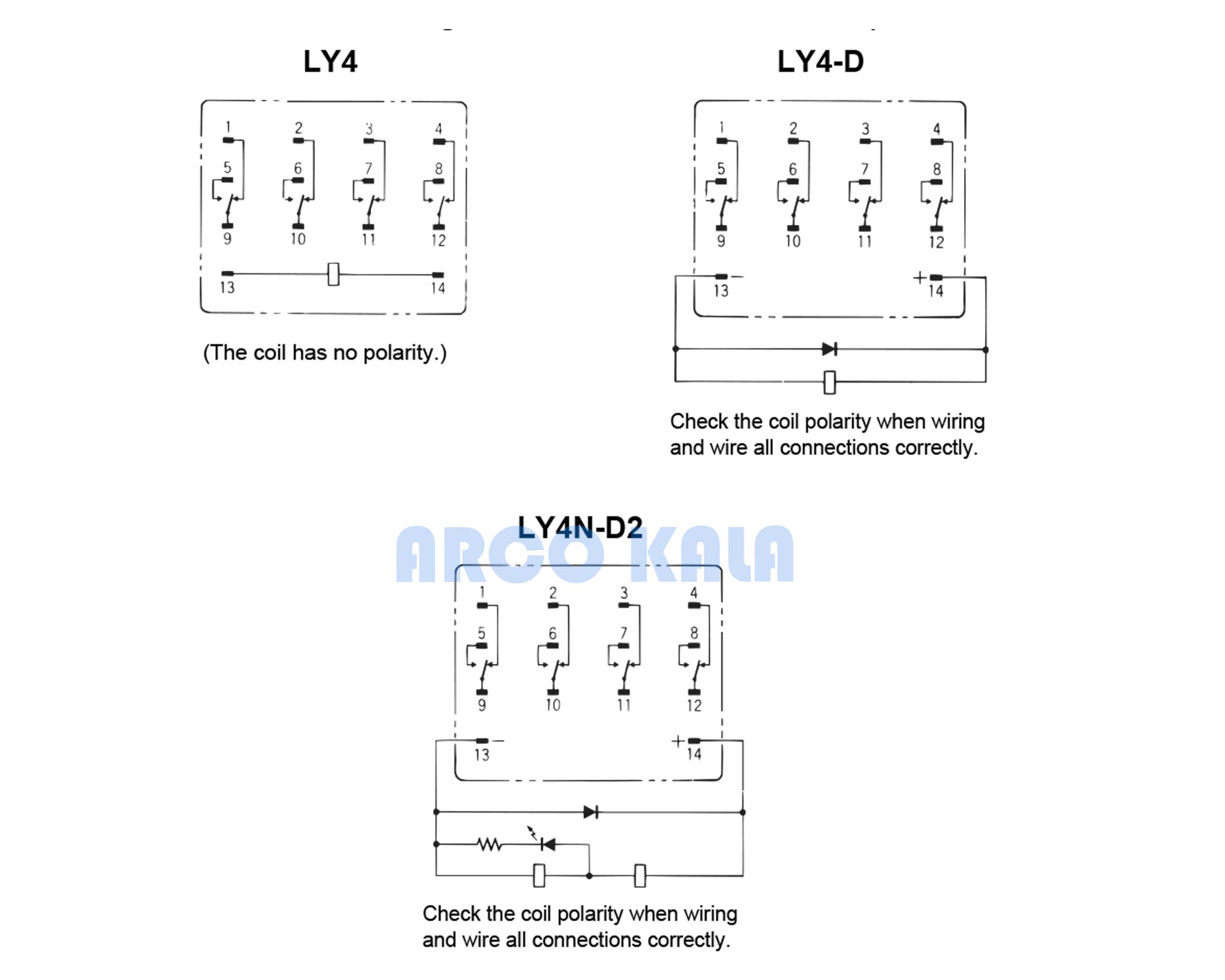

روش عملکرد رله الکترومکانیکی

در حالت عادی و بدون تحریک رله، پایه COM به کنتاکت NC متصل است. وقتی از طریق عبور جریان از سیم‌پیچ‌ها، بوبین را تحریک می‌کنیم:

هسته بوبین مگنت می‌شود؛ وقتی هسته خاصیت مغناطیسی پیدا کند، تیغه فلزی را به خود جذب می‌کند؛ با جذب تیغه فلزی، پایه COM به کنتاکت NO متصل می‌شود.

پایه ی رله چیست؟

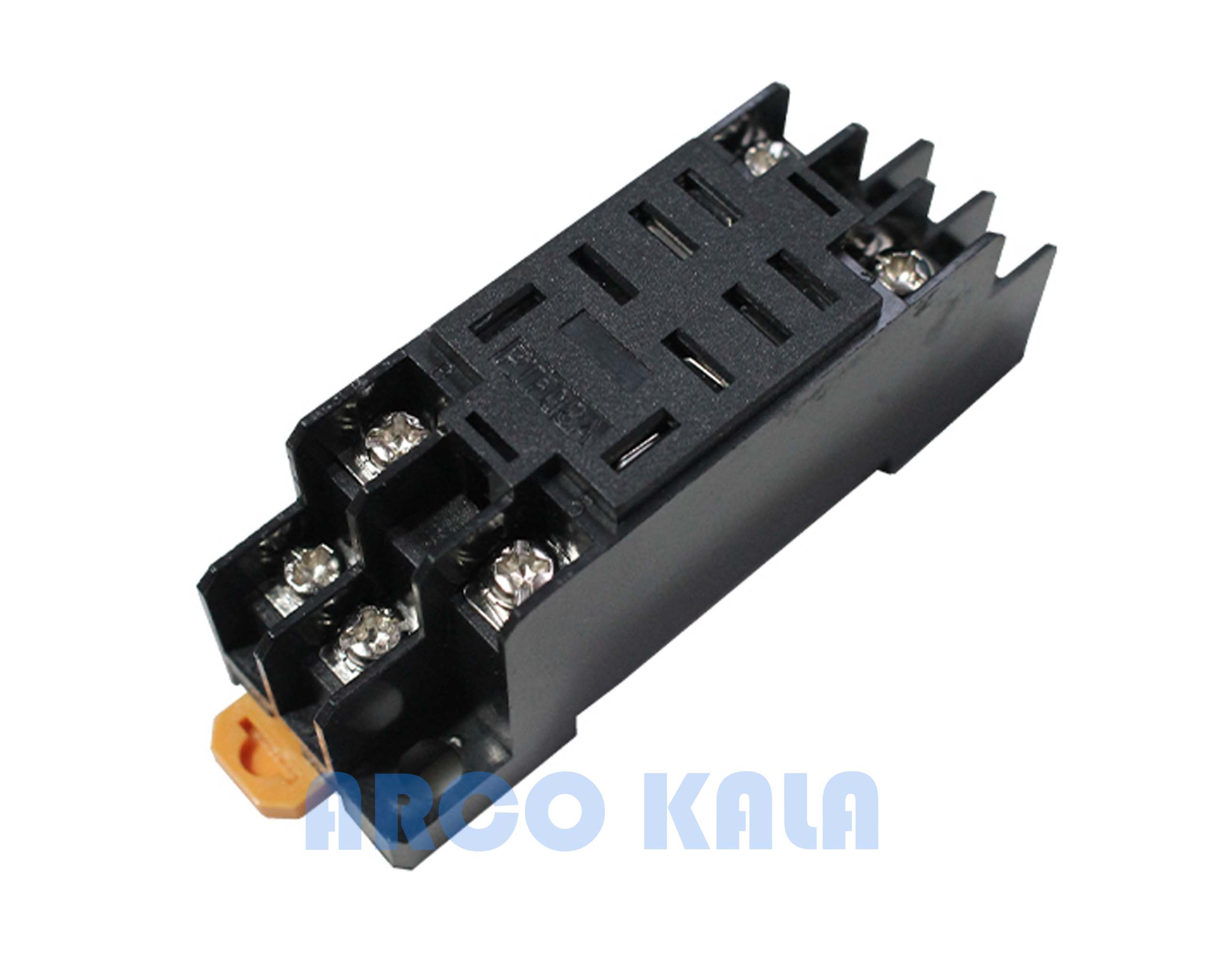

قطعه ای است که انواع رله های الکترومکانیکی به صورت سوکت به آن متصل می شود تا سیم بندی های مدار فرمان به راحتی به رله متصل شود. ترمینال های سیم بندی این پایه رله ها به صورت پیچی یا سوکتی هستند.

یکی از ویژگی های پایه رله این است که در صورتی که رله آسیب ببیند به راحتی میتوان آن را از روی پایه رله برداشت و تعویض کرد.
