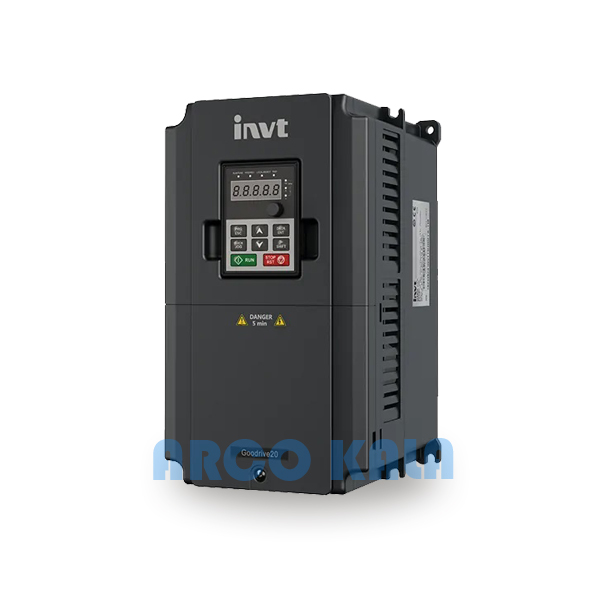

اینورتر اینوت 5.5KW مدل INVT GD20-5R5G-4

اینورتر های سری GD20  شرکت اینوت از جمله درایو های AC  عالی و معروف بازار آسیا است که از تکنولوژی کنترل حلقه باز برداری بدون سنسور یا به اختصار
(Sensorless VFD) استفاده می کنند.
سخت افزار و نرم افزار این سری طوری طراحی شده تا بتوان برای کاربرد های مختلف صنعتی به سادگی و با سرعت اینورتر را راه اندازی کرد.
از خصوصیات مهم سری GD20 می توان به داشتن چک DC داخلی (توان های بین 18.5 تا 110 کیلووات) ، وجود یونیت ترمز داخلی (توان های بین 18.5 تا 37 کیلو وات) ، امکان اضافه کردن یونیت ترمز (توان های بین 45 تا 110 کیلو وات) ، دارا بودن دریچه های مناسب جهت تبادل هوای داخل درایو که باعث خنک نگه داشتن قطعات داخلی درایو می شود .

 ویژگی های اینورتر های سری GD20 اینوت :

عملکرد عالی در مد کنترل برداری (VFD) :

شما می‌توانید شکل موج جریان خروجی درایو را در شرایطی که موتور متناسب با توان حداکثر درایو،  متصل است را در فرکانس ۵۰ هرتز ببینید. همانطور که مشاهده می کنید جریان خروجی درایو سینوسی کامل بوده و اعوجاج بسیار کمی دارد که باعث می شود.

کمترین تلفات را در موتور داشته باشیم و نویز اعمال شده به شبکه کمتر باشد همچنین کمترین آسیب را در طولانی مدت به موتور می زند. همانطور که می دانید هر چه شکل موجِ جریان اعمال شده به موتور در اینورتر نزدیکتر به سینوسی و بدون اعوجاج باشد نشان از عملکرد صحیح و بدون عیب اینورتر است.

در ادامه شکل موج های خروجی اینورتر را در حالت های مختلف اتصال بار برای شما گذاشته ایم تا خودتان به قدرت درایوهای GD20 پی ببرید.

عملکرد عالی در هنگام درایو موتور

عملکرد عالی در فرکانس بالا

استفاده بهینه از فضا:

ابعاد اینورترهای سری gd۲۰ در توان های بزرگتر از 18.5KW نسبت به دیگر سری های شرکت اینورتر کوچکتر طراحی شده اند، در جدول زیر می توانید اختلاف ابعاد مدل های مختلف را مقایسه کنید

تفاوت سایز درایو GD20 اینوت

انعطاف پذیری بالا در نصب اینورتر:

پشتیبانی از صفحه کلید خارجی :

اینورتر های سری GD20 را می‌توان با صفحه کلید سون سگمنت دار که دارای عملکرد کپی کردن داده ها برای آپلود یا دانلود پارامتر هاست پیکربندی کرد. این به این معنی است که برای پروژه‌های که از اینورتر های مشابه با عملکرد یکسان استفاده می کنند نیاز نیست که اینورتر ها را جداگانه پارامتر دهی کنید کافیست پارامترها روی یک درایو تنظیم شوند و از طریق صفحه کلید اطلاعات یک درایو را کپی کرده و بر روی درایو های دیگر بارگذاری کنید.

معرفی بخش های مختلف اینورتر GD20 اینوت:

روش خواندن پلاک درایو GD20:

روش خواندن مدل درایو GD20:

مناسب برای کاربردهای گوناگون صنعتی:

داشتن پی ال سی داخلی ساد، مدهای مختلف کنترل سرعت موتور ، PID داخلی T، مد کنترل گشتاور، چندین روش ترمز و… باعث شده تا اینورتر های سری GD20 اینوت در رنج وسیعی از کاربردهای اتوماسیون صنعتی مورد استفاده قرار گیرند.

برخی از این کاربردها عبارتند از:

ماشین آلات غذایی ، ماشین آلات تزریق پلاستیک، تجهیزات سرامیک سازی، ماشین آلات نفتی و پتروشیمی ها، ماشین آلات صنایع چوب، ماشین آلات نساجی ، ،صنایع چاپ و بسته بندی، تجهیزات حفاظت از محیط زیست ،تجهیزات حمل و نقل ،کارخانجات خوراک دام و بسیاری از کاربردهای دیگر…

ویژگی و مشخصات فنی اینورتر invt GD20 :

• رنج توان وسیع 0.75 تا 110کیلووات  سه فاز و 0.4 تا 2.2 کیلووات تک فاز
• دارای 2 ورودی آنالوگ، 2 خروجی آنالوگ، 5 ورودی دیجیتال، 1 خروجی دیجیتال و 2 خروجی رله
• دارای Brake Unit داخلی (توان های 18.5 تا 37 کیلو وات)(در توان های 45 تا 110 کیلو وات یونیت ترمز آپشنال اضافه می شود.)
• کاهش ابعاد درایو نسبت به انواع مشابه
• امکان نصب کی پد دوم
• حداکثر فرکانس خروجی 0 تا 400 هرتز
• امکان Autotuning در مد استاتیک و دینامیک
• دارای پورت ارتباطی RS-485 برای شبکه Modbus
• راه اندازی و توقف نرم (S_Curve)
• دارای شیب راه اندازی و توقف واقعی و سرعت فرکانسی مطلوب
• دارای استپ های سرعت متعدد
• قابلیت PID کنترل
• دارای ورودی پالس
• مد کنترلی V/F و  مد کنترل برداری حلقه باز یا بدون سنسور (SVC)
• تحمل اضافه جریان تا 150% در یک دقیقه
• امکان قرار دادن قفل نرم افزاری بر روی اینورتر
• قابلیت کار در فرکانس های کمتر از 1 هرتز با گشتاور مطلوب
• قابلیت استفاده در انواع کاربرد های عمومی و سنگین صنعتی
• توانایی تنظیم پارامترها و مانیتورینگ نمودارها با نرم افزار Studio INVT بصورت online

 مجموعه آرکو نماینده رسمی فروش محصولات اینوت در استان خراسان  با بیش از دو دهه تجربه آماده ارائه

بهترین خدمات در خصوص اتوماسیون صنعتی به شما می باشد.

جهت راهنمایی بیشتر و اطلاع از قیمت اینورتر اینوت با کارشناسان ما تماس بگیرید.

تلفن تماس : 37133856-051   37133855-051
