مشخصات فنی و کاربرد پی ال سی امرن مدل CP1E-N40SDR-A

معرفی برند امرن:

برند “omron” یک شرکت الکترونیکی ژاپنی است که در کیوتو ژاپن مستقر است.

این شرکت توسط ” کازوما تاتسی ” در سال 1933 تاسیس گردید؛ اما عنوان شرکت تولیدی الکتریکی تاتسی در سال ۱۹۴۸به این کمپانی داده شد.

این کمپانی در منطقه ای از کیوتو به نام “omuro” که از نام “omron” مشتق شده تاسیس یافت و پیش از سال ۱۹۹۰ این شرکت با نام “الکترونیک امرن تاتیشی” شناخته می شد.

تجارت اصلی این کمپانی ساخت و فروش اجزای اتوماسیون، تجهیزات و سیستم هاست؛ اما به طور کلی به دلیل تجهیزات پزشکی مانند: دماسنج دیجیتال، مانیتور فشار خون و… معروف است ولی در تولید کلیه تجهیزات اتوماسیون صنعتی مانند پی ال سی، اینورتر، سروو، انواع سنسورهای نوری و… جزو برندهای به نام جهان است.

انواع مختلف پی ال سی های امرن:

پی ال سی این مدل دارای دو نوع مختلف می باشد: سری CP1E-E که ارزان تر است، و سری CP1E-N که دارای ساعت داخلی در زمان واقعی، قابلیت کنترل حرکت، پورت سریال برای اتصال HMI، بارکد خوان و … است.

مقایسه و کاربرد کارت حافظه CP1E امرن با سری های دیگر:

پی ال سی های سری کامپکت در مدل های زیر موجود است:

• سری CP1E-E که دارای قیمت مناسبی می باشد و امکانات سری های بالاتر را نیز داراست؛ همچنین این مدل سری کاملتری دارد که بیشتر از CP1E-N است.

• سری CP1L دارای پورت USB است و قابلیت نصب پورت RS485 و 232 RS را بروی خود دارد.
• سری CP1H سری کامل plc های کامپکت این برند است که تمامی امکانات سری های قبل را دارد و دارای چهار کانال ورودی و چهار کانال خروجی سرعت بالای دیجیتال می باشد؛ که ماژول های بیشتری را پشتیبانی میکند.

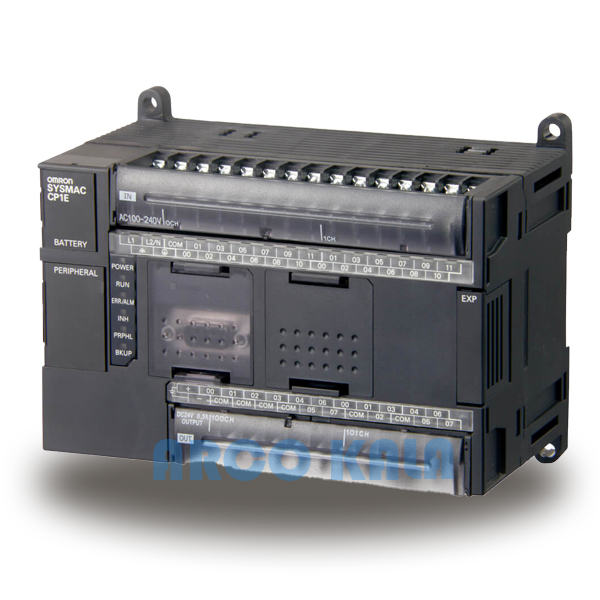

طراحی سری CP1E-N40SDR-A:

.. این پی ال سی ظاهری مانند plc های زیمنس سری S7-1200 و فتک سری FBS دارد.

.. ترمینال های ورودی دیجیتال آن در ردیف بالا و ترمینال های خروجی در پایین قرار گرفته است که با COM های مجزا مشخص شده اند.

.. پاور یا برق ورودی آن 110V- 220V ولت میباشد، که بالا کنار ترمینال های ورودی قرار دارد.

.. در وسط دستگاه چراغ هایی قرار گرفته که وضعیت ورودی خروجی ها را نمایش میدهد.

.. دارای دو پورت RS232 و RS485 می باشد که در قسمت پایین سمت چپ دستگاه قرار گرفته است.

.. ماژول های جانبی از سمت راست دستگاه به صورت سوکت اضافه میشوند.

.. باطری بک آپ در قسمت بالاچپ قرار گرفته که برای تعویض آن کافیست قاب را باز کنید و باطری را در حالت خاموش تعویض کنید.

.. یکی از ویژگی های این دستگاه و سری های CP1E داشتن پورت USB است که به راحتی میتوان برنامه PLC را پروگرم کرد.

.. دارای چراغهاییست که وضعیت  run , power ,Err , RS232 , RS285 را نمایش میدهد.

ورودی خروجی های CP1E-N40SDR-A:

در بعضی از مدل های این برند میتوان 320 ورودی و خروجی دیجیتال با اضافه کردن ماژول های جانبی داشت و همچنین می توانند حداکثر ۲۴ ورودی خروجی آنالوگ با اضافه کردن ماژول ها داشته باشند.

در این سری:

شما در این مدل ۲۴ ورودی دیجیتال PC دارید که دو عدد ورودی فرکانس 100 کیلوهرتز و چهار عدد دیگر فرکانس 10کیلوهرتز را دریافت میکند و همچنین دارای ۱۶ خروجی دیجیتال رله ای که دارای دو عدد خروجی ۱۰۰ کیلوهرتز می‌باشد و می‌تواند این فرکانس را تولید کند.(در سری خروجی ترانزیستوری)

ماژول های جانبی پی ال سی امرن سری CP1E-N40SDR-A:

ماژول های این سری از سمت راست به CPU اضافه می شوند و دارای انواع مختلفی می باشند به صورت زیر:

ماژول های ورودی و خروجی دیجیتال (CP1W-40)

ماژول های ورودی و خروجی آنالوگ (CP1W-MA/CP1W-AD/CP1W-DA)

ماژول‌های دما (CP1W-TS)

ماژول های شبکه (COMPO BUS-PROFI BUS-DEVICE NET)

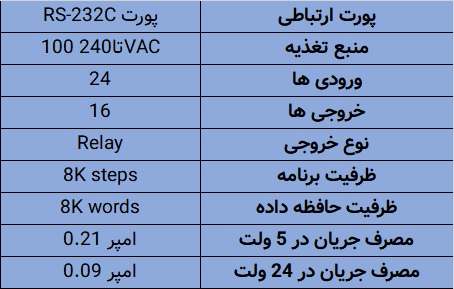

ویژگی های این محصول:

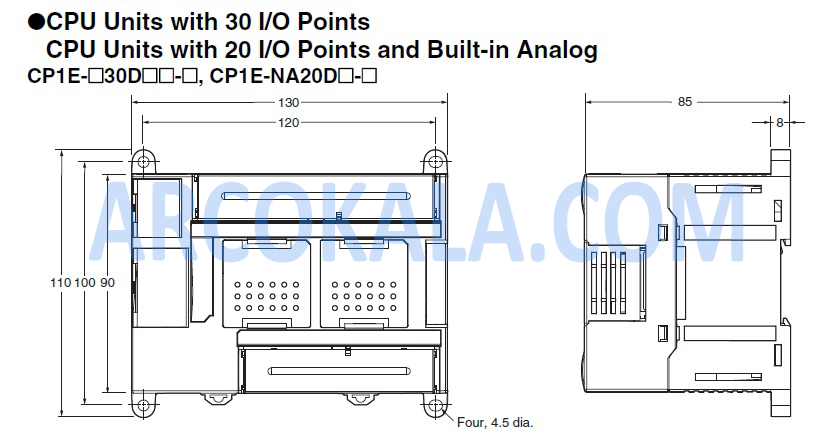

ابعاد این محصول:

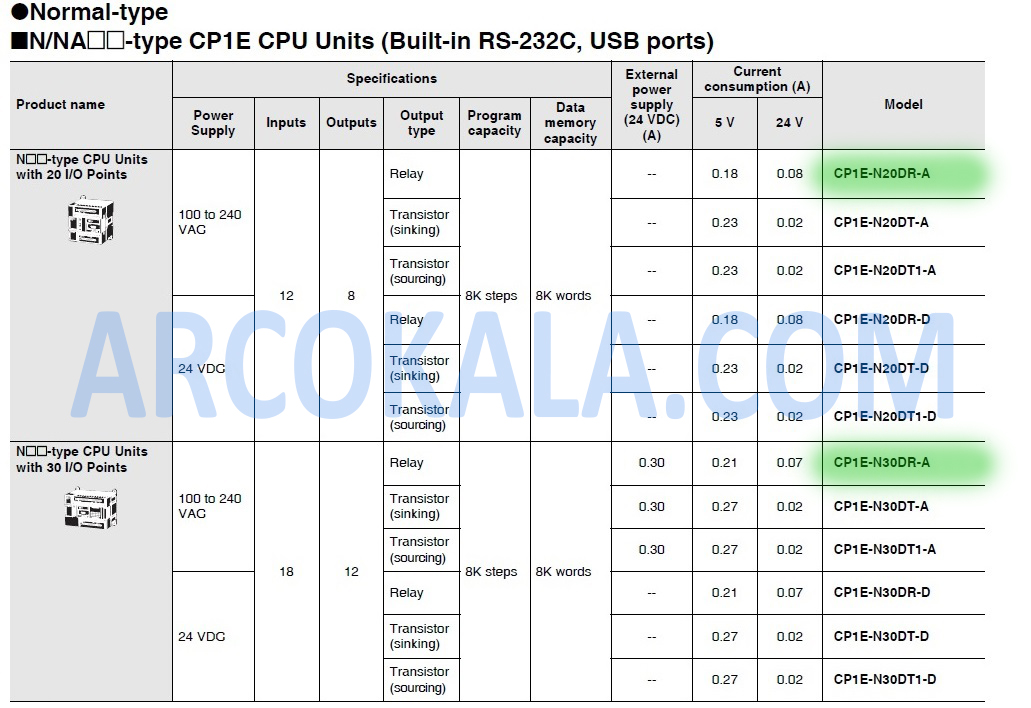

مشخصات سخت افزاری پی ال سی امرن سری CP1E-N40SDR-A:

محصولات این برند دارای سخت‌افزار با کیفیت بالایی هستند که در آزمایشگاه های مختلف تست های خود را انجام داده اند.

حجم حافظه برنامه نویسی در این دستگاه در سری E مقدار 2K step است که در سری N این مقدار 8K step میباشد.

همچنین دارای ۲۵۶ کانتر و تایمر سخت افزاریست؛ بر روی CPU سری CP1E دو ولوم پتانسیومتر قرار گرفته است که برای تنظیم آنالوگ در ریجستر های داخلی PLCمیباشد.

آموزش نرم افزار CX-PROGRAMMER:

نرم افزار برنامه نویسی پی ال سی های امرن نرم افزار CX-PROGRAMMER است که از قابلیت های زیادی برخوردار میباشد.

دارای: دستورالعمل های پیشنهادی، آدرس دهی هوشمند، درج خودکار خطوط اتصال، دارای شبیه ساز آنلاین ، نمایش منوی بصری، کپی کردن دستورات با آدرس جدید

نرم افزارCX-ONE نرم افزار کامل و جامع تمامی محصولات اتوماسیون این شرکت است که می توان محصولات مختلف این کمپانی را پروگرم یا تنظیم کرد.
