ماژول توسعه دما فتک B1-6TC

آموزش جامع و خرید PLC فتک:

PLC  فتک دارای دو مدل FBS . B1 می باشد که FBS سری کامل و قدرتمندی نسبت بهB1  است ولی B1 از لحاظ قیمت نسبت به FBS برتری دارد و می توان تمامی پروژه هایی با ورودی ها و خروجی های محدود را پشتیبانی کند. همچنین این مدل نیز خود دارای سری های مختلف می باشد که با هم متفاوت است.

پی ال سی فتک ساخت کجاست؟! تاریخچه و معرفی شرکت فتک FATEK:

 FATEK Automation Corporationتوسط گروهی از محققان در سال 1992 تاسیس شد و هم اکنون از تولید کنندگان برتر و خوش نام کنترلرهای منطقی قابل برنامه ریزی(PLC)در تایوان می باشد. توجه این شرکت به کیفیت و کارآیی بالا و طراحی فشرده در زمینهPLC باعث محبوبیت روزافزون FATEKدر بازار اتوماسیون صنعتی شده است.

هدف FATEKایجاد اعتماد به نام تجاری و علاقه مندی مشتریان به آن می باشد. از آنجاییکه پیشرفت بر محور گسترش تکنولوژی و مدیریت کیفیت را دنبال می کند، همواره تلاش بر ارایه محصولات با کیفیت بالا و قیمت رقابتی را دارد و اعتبار و شهرت FATEKدر دهه گذشته نتیجه این تلاشها می باشد.

مشاهده مقاله کامل معرفی شرکت فتک از آرکو کالا(اینجا کلیک کنید)

طراحی پی ال سی فتک مدلB1:

مدل B1 از سال 2012 به بازار ارائه شد . که دارای رنگ مشکی می باشد. این سری قابلیت نصب بر روی ریل های مینیاتوری را دارد با توجه به طراحی این PLC سوکتی در راست و چپ آن قرار دارد که می توان ماژول هایی را از سمت راست و ماژول های خاصی را از سمت چپ به این PLC متصل کرد و همچنین در بالای این PLC قسمتی قرار دارد کافی است که قاب آن را برداشته  و می توان مموری مخصوص  PLC  FATEK را متصل کرد. MEMORY PAEK  جهت دانلود برنامه و حافظه جانبی
بر روی این PLC چراغ‌های قرار دارد که وضعیت ورودی‌ها و خروجی‌ها دیجیتال را نمایش می دهد و همچنین سه چراغ اصلی قرار گرفته که وضعیت RUN.STOP – POWER – ERROR را نمایش می دهد .
پی ال سی های فتک بر خلاف پی ال سی های دیگر دکمه RUN و STOP ندارند.

در این PLC  کل ترمینال ها به صورت یکجا جدا نمیشود و ثابت است بر خلاف سری FBS که میتوانید کل ترمینال ها را یکجا از CPU جدا کنید. همچنین دارای یک پورت سریال میباشد جهت دانلود یا آپلود برنامه که به شکل گرد میباشد و RS232 هست.

ویژگی های نرم افزار برنامه نویسی پی ال سی های فتک :

نرم افزار برنامه نویسی فتک برنامه Winproladder می باشد که با این نرم افزار می توان تمامی PLC های فتک را برنامه نویسی کرد .

از جمله خصوصیات این نرم افزار کاربری آسان همراه با قابلیت ویرایش مانیتورینگ و رفع ایراد می باشد . همچنین نمایش مقادیر جاری رجیسترها در توابع. ابزارstutus page جهت مانیتورینگ نمودن مقادیر برنامه امکان نظارت و رفع ایراد را به سادگی برای کاربر فراهم می نماید.

از روشهای مختلفی شامل ارتباط سریال اترنت , ‏USB , اینترنت مودم , می توان ارتباط بین PLC و PC را برقرار کرد .

زبان های برنامه نویسی در این برنامه به صورت ladder , stl می باشد .

در ادامه تصویری از برنامه WINPROLADDER  مشاهده میکنید.

نرم افزار پی ال سی فتک

 دیگر ویژگی های نرم افزار winproladder

ثبت توضیحات مورد نیاز در قسمتهای مختلف برنامه و برای هر المان.

دارای شبیه ساز آنلاین آزمایش برنامه قبل از نصب و راه اندازی.

شناسایی کلیه ماژول های جانبی  متصل به PLC به صورت اتوماتیک.

امکان قرار دادن پسورد, آیدی برای برنامه و PLC هرکدام جدا.

امکان گرفتن بکاپ از دیتا و برنامه و انتقال بر روی PLC دیگر در صورت لزوم.

دارای تابع های بسیار قدرتمند و کاربردی .

کم حجم بودن برنامه WINPROLADDER و قابلیت اجرا روی کامپیوتر هایی با مشخصات بسیار پایین .

ماژول توسعه دمای فتک B1-6TC:

از مهمترین بخش های کنترل در برق صنعتی بخش کنترل دما است که این کنترل دما در صنایع مختلف متفاوت و گاه متمایز است. در بعضی از صنایع مانند صنایع مرتبط با پلیمر این کنترل باید دقیق باشد و در بعضی دیگر از صنایع یک دقت حداقلی کافیست.

این ماژول توسعه امکان کنترل 6 زوم حرارتی با انواع سنسور دمای غیر مقاومتی را دارا است یعنی میتواند ترموکوپل ها را بخواند و تبدیل به ریجیستر های قابل فهم برای پی ال سی کند که پی ال سی هم بتواند با آن در صورت لوزوم خروجی را فعال کند.

توان مصرفی ماژول FATEK B1 6TC ، 24VDC -15%/+20%,VA است و لازم به ذکر است دقت اندازه گیری ماژول فتک B1 6TC ، 0.1°C or 1°C میباشد .

توضیح دیگر درباره FATEK B1 6TC این است که ترمینالهای این کارت با ماژول های سری FBS مقداری متفاوت است و این ماژول از ترمینال های 3.81 mm european terminal block استفاده میکند.

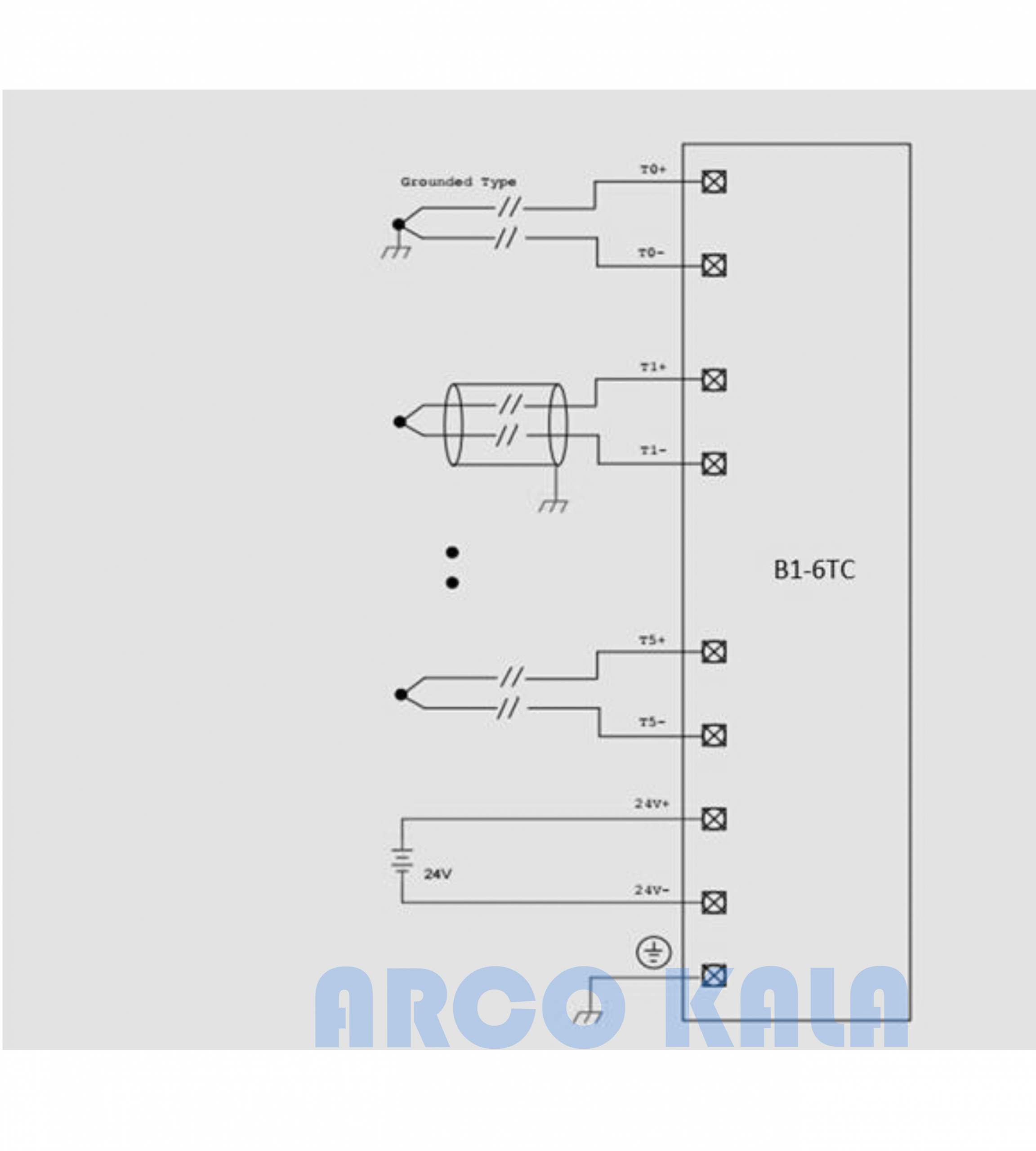

اندازه و ابعاد این ماژول 60 ×90×35  میباشد همچنین رنگ آن مشکی کامل  است و مانند کارت های گسترش دیگر رنگ دیگری ندارد و همچنین در بالا و پایین ترمینال های به شماره T0 الی  T5 محل نصب سیم های ترموکوپل های اشاره شده را مشخص میکند.

کاتالوگ انگلیسی ماژول توسعه فتک B1 (برای دانلود کلیک کنید)

 کاتالوگ فارسی ماژول توسعه فتک B1(برای دانلود کلیک کنید)
