ماژول توسعه دمای فتک FBS_16RTD
آموزش جامع و خرید پی ال سی(PLC) فتک
PLC فتک دارای دو مدل FBS . B1 می باشد که FBS سری کامل و قدرتمندی نسبت به B1 است ولی B1 از لحاظ قیمت نسبت به FBS برتری دارد و می توان تمامی پروژه هایی با ورودی ها و خروجی های محدود را پشتیبانی کند. همچنین این مدل نیز خود دارای سری های مختلف می باشد که با هم متفاوت است.
پی ال سی فتک ساخت کجاست؟! تاریخچه و معرفی شرکت فتک FATEK:
FATEK Automation Corporationتوسط گروهی از محققان در سال 1992 تاسیس شد و هم اکنون از تولید کنندگان برتر و خوش نام کنترلرهای منطقی قابل برنامه ریزی(PLC)در تایوان می باشد. توجه این شرکت به کیفیت و کارآیی بالا و طراحی فشرده در زمینهPLC باعث محبوبیت روزافزون FATEKدر بازار اتوماسیون صنعتی شده است.
هدف FATEKایجاد اعتماد به نام تجاری و علاقه مندی مشتریان به آن می باشد. از آنجاییکه پیشرفت بر محور گسترش تکنولوژی و مدیریت کیفیت را دنبال می کند، همواره تلاش بر ارایه محصولات با کیفیت بالا و قیمت رقابتی را دارد و اعتبار و شهرت FATEKدر دهه گذشته نتیجه این تلاشها می باشد.
مشاهده مقاله کامل معرفی شرکت فتک از آرکو کالا(اینجا کلیک کنید)
طراحی پی ال سی فتک :
مدل FBS از سری مدلهای اولیه شرکت FATEK می باشد که ظاهری مشابه PLC های سری ژاپنی یا آسیایی دارد. که دارای رنگ مشکی می باشد.
این سری قابلیت نصب بر روی ریل های مینیاتوری را دارد با توجه به طراحی این PLC سوکتی در راست و چپ آن قرار دارد که می توان ماژول هایی را از سمت راست و ماژول های خاصی را که فقط در سری MN , MC موجود هست را از سمت چپ به این PLC متصل کرد و همچنین در بالای این PLC قسمتی قرار دارد که میتوان بردهای را روی آن متصل کرد ، کافی است که قاب آن را برداشته و به جای آن برد های مربوطه را نصب کرد.
در کنار محل نصب برد ها قسمتی وجود دارد که می توان مموری مخصوص PLC FATEK را متصل کرد. MEMORY PAEK جهت دانلود برنامه و حافظه جانبی
بر روی این PLC چراغهای قرار دارد که وضعیت ورودیها و خروجیها دیجیتال را نمایش می دهد و همچنین سه چراغ اصلی قرار گرفته که وضعیت RUN.STOP – POWER – ERROR را نمایش می دهد .
پی ال سی های فتک بر خلاف پی ال سی های دیگر دکمه RUN و STOP ندارند.
مشخصات ماژول توسعه دمای فتک FBS_16RTD:
ماژول ها و لوازم جانبی پی ال سی فتک:
پی ال سی فتک مدل FBS می توان از سمت راست ماژول های مختلفی که مخصوص این قسمت هست به آن متصل کرد و از سمت چپ نیز ماژولی به آن متصل می شود .
و همچنین میتواند برد های فتک که بر روی PLC نصب می شود را به آن اضافه کرد.
ماژول های جانبی این PLC ماژول ورودی و خروجی دیجیتال – ماژول ورودی و خروجی آنالوگ – ماژول دما – ماژول ترموکوپل – ماژول لودسل ماژول پخش صدا و نیز بردهای که بر روی پی ال سی نصب می شود برد آنالوگ – برد پورت های ارتباطی – برد CAN OPEN…
ویژگی های نرم افزار برنامه نویسی پی ال سی های فتک :
نرم افزار برنامه نویسی فتک برنامه Winproladder می باشد که با این نرم افزار می توان تمامی PLC های فتک را برنامه نویسی کرد .
از جمله خصوصیات این نرم افزار کاربری آسان همراه با قابلیت ویرایش مانیتورینگ و رفع ایراد می باشد . همچنین نمایش مقادیر جاری رجیسترها در توابع. ابزارstutus page جهت مانیتورینگ نمودن مقادیر برنامه امکان نظارت و رفع ایراد را به سادگی برای کاربر فراهم می نماید.
از روشهای مختلفی شامل ارتباط سریال اترنت , USB , اینترنت مودم , می توان ارتباط بین PLC و PC را برقرار کرد .
زبان های برنامه نویسی در این برنامه به صورت ladder , stl می باشد .
ماژول توسعه دمای فتک FBS_16RTD

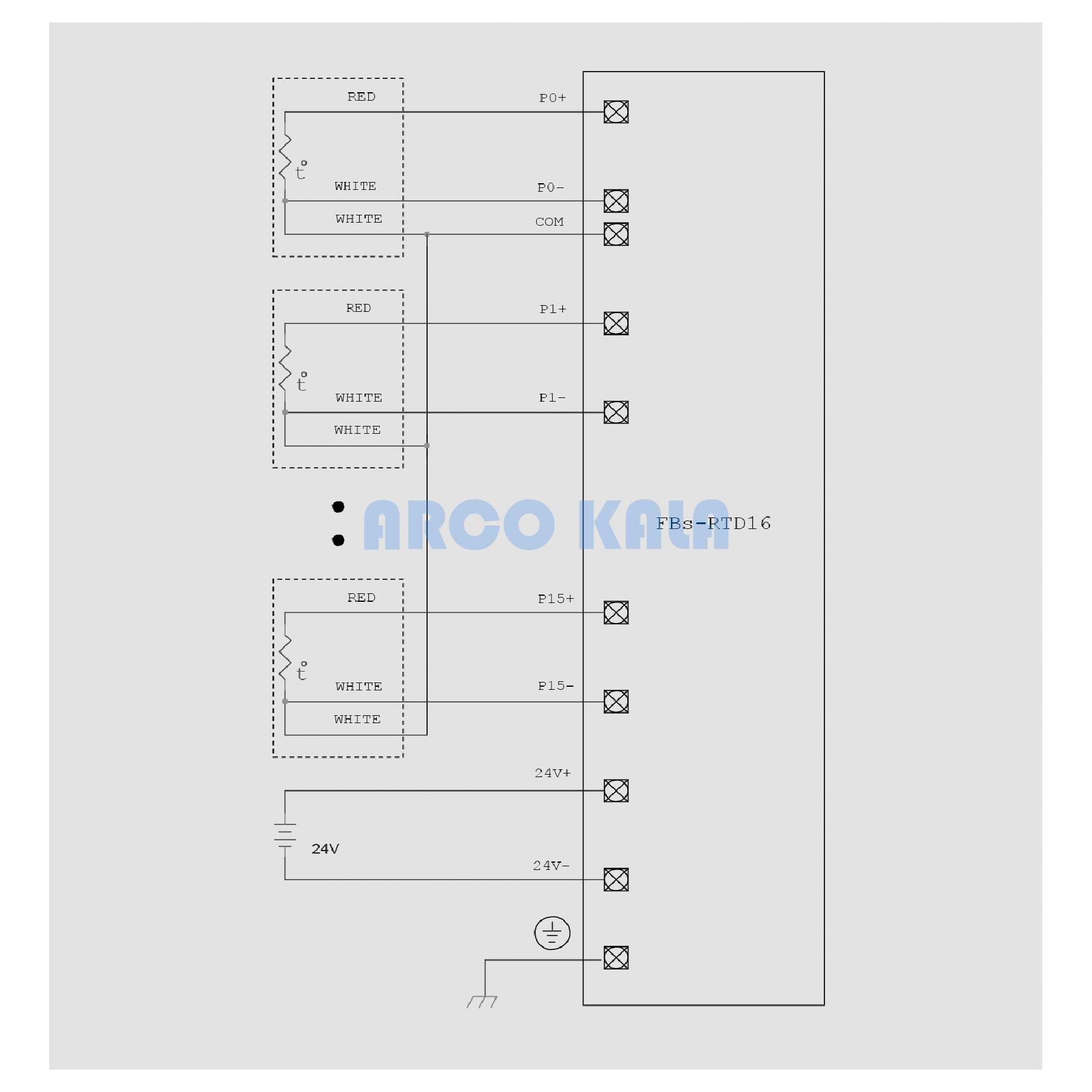

ماژول توسعه دمای فتک FBS_16RTDمناسب برای گسترش ورودیPT100 میباشد که گسترش از سمت راست PLCهای سری FBs را فراهم می سازد. دقت یک دهم درصد و فاصله زمانی خواندن دمای 2 تا 4 ثانیه نشان دهنده دقیق بودن این ماژول حرارتی دما می باشد.

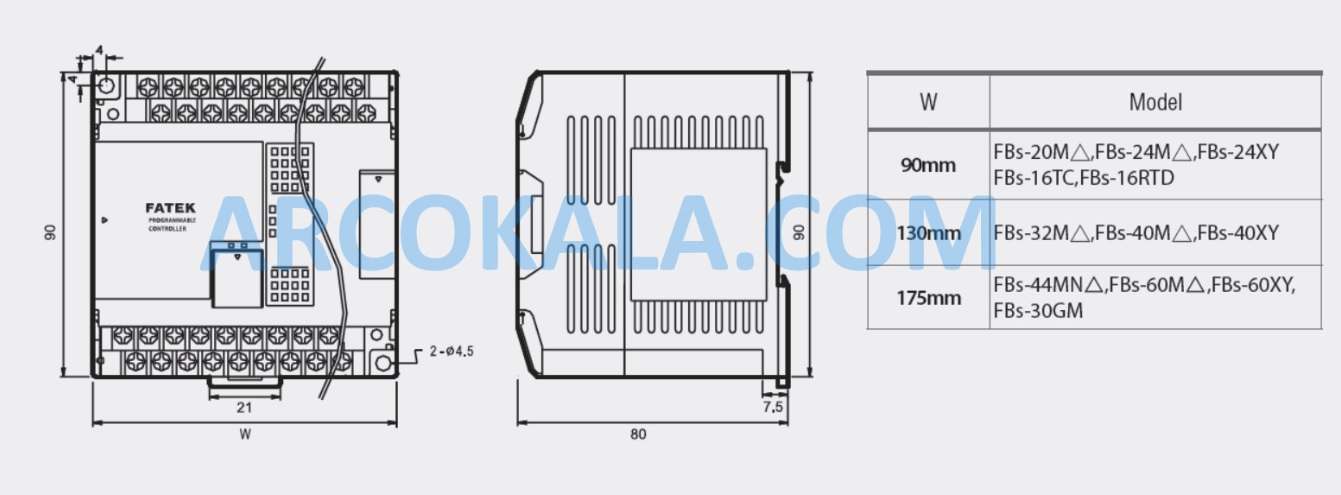

ماژول توسعه دمای فتک دارای ابعاد به ترتیب عرض 40cm و طول 90cm و ارتفاع 80cm میباشد و نوع ترمینال آن از نوع 3.81mm european terminal block و توان مصرفی آن 24VDC می باشد و دقت کلی آن ± (1%+1°C) است که از دقت بالایی برای استفاده در پروژه های ما برخوردار است.

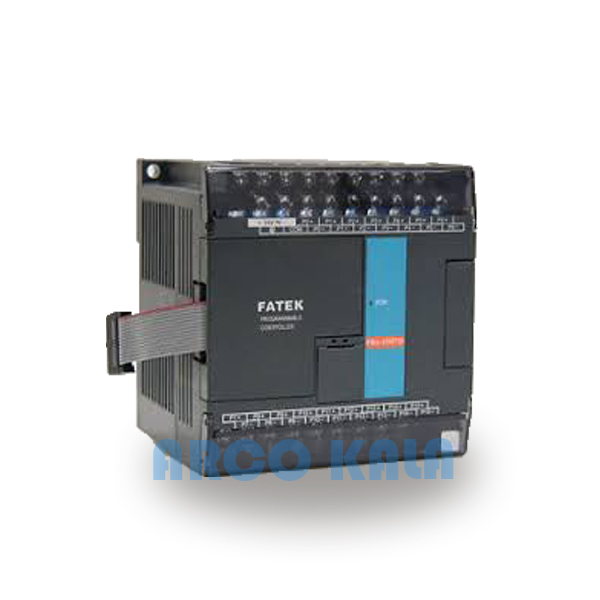

همچنین رنگ آن مشکی و نوار آبی زیبایی وسط آن مشاهده میشود که چراغ POW نشان دهنده ورودی 24VDC ان در این نوار قرار دارد .
دانلود کاتالوگ فارسی پی ال سی های فتک (برای دانلود کلیک کنید)
دانلود کاتالوگ انگلیسی پی ال سی های فتک (برای دانلود کلیک کنید)
دانلود نرم افزار پی ال سی فتک (WinProladder)
مشاهده قیمت و خرید درایور کابل پی ال سی فتک (اینجا کلیک کنید)
آرکو کالا بزرگ ترین مرجع اتوماسیون صنعتی ایران، نمایندگی فروش PLC فتک و کارت توسعه (ماژول) و برد ارتباطی اورجینال
جهت استعلام قیمت PLC فتک و کارت توسعه(ماژول) و برد ارتباطی با کارشناسان ما تماس بگیرید!!
محصولات پرفروش و مرتبط PLC فتک:
جهت مشاهده قیمت و خرید اچ ام آی فتک hmi اینجا کلیک کنید
جهت مشاهده قیمت و خرید پی ال سی امرون اینجا کلیک کنید
جهت مشاهده قیمت و خرید پی ال سی ایرانی اینجا کلیک کنید
منابع مقاله:
تیم فنی و تولید محتوا آرکو کالا
