ماژول تغذیه LOGO8 1.3A 24V

انواع مختلف پی ال سی های LOGO:

این سری پی ال سی ها برای پروژه های اقتصادی که دارای ورودی و خروجی پایینی هستند و نیاز به توابع پیچیده‌ای ندارند، استفاده می شود.

لوگو های زیمنس  در طول مدت زمان تولید تغییرات زیادی کرده اند. یکی از معروف ترین سری ها، سری LOGO 6 بود که بعد سری 7 LOGO و اکنون کاملترین سری آن 8 LOGO در بازار موجود می باشد.

یکی از معایب 6 LOGO کابل پروگرم آن بود، که در سری 8 LOGO این کابل به پورت Rj45 تغییر یافته به صورت پورت اترنت می باشد و کار پروگرم کردن را آسان کرده است. (8 LOGO در چهار مدل اصلی 12.24RCE / 24RCE / 230RCE / LOGO TDE است)

ویژگی های پی ال سی LOGO8 :

1. قابلیت و مجهز بودن به پورت اترنت.RJ45  که شبکه‌های ETHERNET-TCP/IP MODBUS-TCP/IP  که می توان لوگو را از راه دور با نرم افزار ریموت کنترل و یا پروگرم کرد و یا می توانید به کنترلر های مختلف متصل کنید.
2. کوچک شدن LOGO 8 نسبت به سری قبلی آن LOGO 7
3. دارای صفحه نمایش جدید که می‌تواند آلارم وضعیت مختلف را با رنگ های مختلف پس زمینه نمایش دهد، همچنین میتوانید وضعیت لوگو را تغییر دهید؛حالتهای مانند RUN و STOP و همچنین می‌توان با این صفحه نمایش LOGO را برنامه نویسی کنید یا ریجسترها متغیرهای لوگو را تغییر دهید.
4. افزایش تعداد ورودی و خروجی های دیجیتال آن تا ۲۴ عدد
5. افزایش تعداد خروجی آنالوگ تا ۸ عدد
6. افزایش تعداد فلگ ها تا ۶۴
7. دارای کارت SD امکان ذخیره یا کپی کردن برنامه از کارت
8. افزایش تعداد بلوک های توابع لوگو ۸ تا ۴۰۰ فانکشن

کد خوانی پی ال سی لوگو 8:

انواع ماژول های گسترش 8 LOGO :

• ماژول های ورودی و خروجی که دارای انواع چهار ورودی/ چهار خروجی/ هشت ورودی و هشت خروجی هستند.
• ماژول های ورودی خروجی دیجیتال آنالوگ 8 LOGO
• ماژول دو ورودی آنالوگ به صورت ولتاژی و جریانی
• ماژول دو خروجی آنالوگ به صورت ولتاژی و جریانی
• ماژول های دما که به صورت (PT100-TC)
• ماژول های ارتباطی GSM-LTE-KNX برای  8 LOGO

ماژول توسعه ورودی و خروجی Expansion Module لوگو8

لازم به ذکر است که هر ماژولی که به رله هوشمند اضافه می شود نیاز به تامین تغذیه دارد.ماژول های توسعه به سه دسته ی دیجیتال ،آنالوگ و شبکه تقسیم می شوند.نوع خروجی روی سخت افزار مشخص می شود. این خروجی ها به صورت رله ای یا ترانزیستوری می باشند.

ماژول های خروجی ترانزیستوری:در Logo با خروجی ترانزیستوری خروجی ها از نظر اتصال کوتاه و با اضافی حفاظت شده اند و ولتاژ کمکی برای خروجی ها نیاز نیست و Logo آن را تامین می نماید.

در حقیقت ماژول خروجی ترانزیستوری منحصرا در DC به کار گرفته می شود و هیچ حالت متحرک نداشته و عمل قطع و وصل با جرقه همراه نخواهد بود و سرعت سوئیچ آن بسیار بالا خواهد بود.

ماژول های خروجی رله ای:در Logo با خروجی رله ای خروجی ها می بایست از منبع تغذیه و ورودی ها ایزوله باشند این خروجی بیشتر برای حالت AC مناسب هست اما در حالت DC نیز کاربرد دارد.

نکته:ماکزیمم جریان کلیدزنی در خروجی ها 10A می باشد.

کارت حافظه

• کارت حافظه دارای سه رنگ آبی،زرد،قرمز می باشد.
  • • آبی:قابلیت خواندن و نوشتن برنامه را دارد و با قطع برق برنامه پاک می شود.
    • زرد:قابلیت خواندن و نوشتن برنامه را دارد و با قطع برق برنامه پاک نمی شود.
    • قرمز:فقط قابلیت خواندن برنامه را دارد و با قطع برق برنامه پاک نمی شود.

  هنگام ارسال برنامه به کارت حافظه قرمز لازم است برای آن رمز انتخاب کنیم و فقط با وارد نمودن رمز می توانیم برنامه آن را ویرایش و یا استفاده کنیم.

کابل ارتباطی

برای ارتباط با لوگو8 از کابل شبکه (LAN) استفاده می شود.

برنامه نویسی پی ال سی (PLC) لوگوی ۸ زیمنس:

برنامه‌نویسی در PLC ها بر اساس مدارهای منطقی (دیجیتال) صفر و یک هست. با توجه به اینکه ورودی و خروجی اکثر PLC ها ۲۴ ولت است و منظور از یک دیجیتال ولتاژ بین ۱۸ الی ۲۴ ولت و منظور از صفر دیجیتال ولتاژ بین ۰ الی ۳ ولت است.

توابع موجود در لوگوی ۸ زیمنس:

• Constant: این توابع شامل اتصالات ورودی و خروجی، فلگ ها و … می باشد.
• Basic Function: شامل توابع منطقی مانند OR، NAND، AND و … می باشد.
• Special Function: شامل توابع خاص مانند تایمر، کانتر و … می باشد.

زبان های مورد استفاده در لوگوی ۸ زیمنس:

• FBD
• LAD
• UDF

نرم افزار 8 LOGO

نرم افزاری که برای پروگرم کردن LOGO 8 استفاده می شود نرم افزار LOGO! V8.2 است که دارای قابلیت های زیر می باشد:

1. پشتیبانی از صفحات وب یا وب سرور
2. قابلیت نصب در ویندوز های ۳۲ بیتی یا ۶۴ بیتی
3. پیکربندی سخت افزار LOGO و صفحه نمایش آن در V8.2
4. پشتیبانی از فایل های Gif, JPG, PNG برای نمایش گرافیکی
5. پشتیبانی از تمامی مرورگرها
6. نمایش خودکار آدرس های پیکربندی از یک تا صد بار

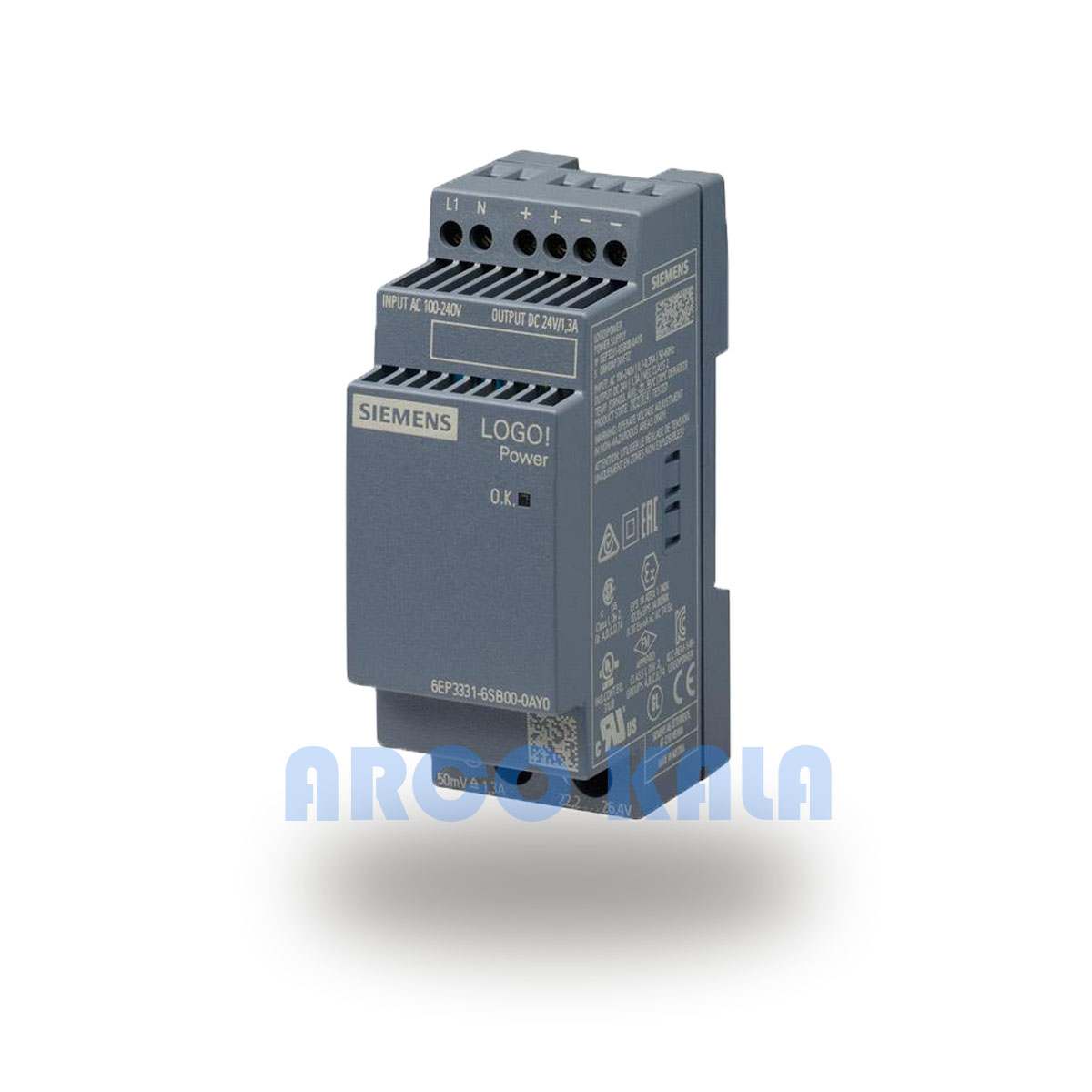

مشخصات ماژول پاور تغذیه LOGO8 1.3A 24V

منبع تغذیه لوگو زیمنس یا پاور ماژول مدلLOGO-24VDC با کد فنی 6EP3331-6SB00-0AY0 تامین ولتاژ و جریان  CPUدر ولتاژ ورودی 100-240VAC/DCو جریان خروجی 1.3A آمپر برای لوگو زیمنس میباشد.

حفاظت و ایزوله سازی تجهیزات PLC از سایر تجهیزات تابلو برق پاور یا منبع تغذیه ، ابزار بسیار کاربردی جهت تامین ولتاژ تغدیه مورد نیاز در قطعات الکتریکی و کنترلی میباشد که به منبع تغذیه زیمنس در این امر بسیار کارآمد بوده است.
منبع تغذیه های لوگو ساخت کمپانی زیمنس ، با دریافت ولتاژ 100VAC~240VAC و ایجاد ولتاژ 24 VDC با جریان های 1.3 A ، 2.5 A و 5  ….وA در خروجی ، جهت راه اندازی قطعات کنترلی بسیار مفید و کارا خواهد بود.
