مشخصات سروو درایو سانیو سری SY200:
سرعت پاسخ بالا:
سروو درایو سانیو سری SY200 با پهنای باند حلقه سرعت 1.3 کیلوهرتز (در شرایط JL=JM)، پاسخگویی فوق العاده سریعی را ارائه می دهد.
این سیستم پیشرفته قادر است تا 100 محور را در مدت زمان کوتاه 1 میلی‌ثانیه با استفاده از فناوری EtherCAT همگام‌سازی کند.
طراحی بهینه این درایو با ترکیب موتورهای کم اینرسی و نوسان گشتاور پایین، زمان تنظیم موقعیت را به حداقل می‌رساند و عملکرد سیستم را به طور چشمگیری بهبود می‌بخشد
ابعاد فشرده و طراحی بهینه:
از لحاظ ابعاد، سروو درایو SY200 طراحی فشرده‌ای دارد که 40% از مدل‌های مشابه (در مقایسه با مدل 400W) کوچکتر است.
دقت کنترل فوق‌العاده:
این سروو درایو از دقت کنترل استثنایی برخوردار است و با بهره‌گیری از انکودرهای با رزولوشن بالا شامل انواع افزایشی (2500 و 5000 خط) و مطلق (17، 20 و 23 بیت) با حداکثر رزولوشن 8,380,000 خط، دقت موقعیت‌یابی قابل توجه 0.15 ثانیه قوسی را ممکن می‌سازد.
فناوری EtherCAT مورد استفاده در این سیستم، دقت همگام‌سازی ±20 نانوثانیه را تضمین می‌کند.
سازگاری محیطی:
سروو درایو SY200 برای کار در شرایط محیطی مختلف طراحی شده است.
این محصول در محدوده دمایی 0 تا +55 درجه سانتی‌گراد در حالت کار و -20 تا +85 درجه سانتی‌گراد در حالت ذخیره‌سازی عملکرد مطلوبی دارد.
همچنین در محیط‌هایی با رطوبت حداکثر 90% RH (بدون تشکیل میعان) قابل استفاده است.
مقاومت در برابر ارتعاش این محصول در حالت کار 4.9m/s² و در حالت ذخیره‌سازی 19.6m/s² می‌باشد که آن را برای کاربردهای صنعتی مختلف مناسب می‌سازد.
شبکه ارتباطی پیشرفته:
سروو درایو سانیو سری SY200 از پروتکل‌های ارتباطی پیشرفته پشتیبانی می‌کند که شامل فناوری EtherCAT با سرعت انتقال داده 100Mbps به صورت تمام‌دو(Full-Duplex) و تاخیر انتقال فوق‌العاده پایین 1 میکروثانیه برای هر محور می‌باشد.
این سیستم همچنین از پروتکل MODBUS برای نمایش وضعیت، تنظیم پارامترها و مانیتورینگ دقیق عملکرد بهره می‌برد.
از ویژگی‌های شبکه این محصول می‌توان به پشتیبانی از شبکه‌های گسترده با قابلیت اتصال تا 300 گره در فاصله 120 متری اشاره کرد.
زمان چرخه ارتباطی در این سروو درایو بسیار کوتاه بوده و به 250 میکروثانیه در حالت موقعیت و 125 میکروثانیه در حالت سرعت می‌رسد که امکان کنترل دقیق و زمان واقعی را فراهم می‌آورد.
منبع تغذیه و فلنج ها:
سروو درایو SY200 در چهار اندازه فلنج مختلف تولید می‌شود تا نیازهای مختلف صنعتی را پوشش دهد:
-
فلنج 60 میلی‌متری مخصوص موتورهای کم اینرسی
-
فلنج 80 میلی‌متری برای کاربردهای عمومی
-
فلنج 130 میلی‌متری مناسب موتورهای با اینرسی متوسط و بالا
-
فلنج 180 میلی‌متری طراحی شده برای موتورهای با قدرت بسیار بالا
قسمت های مختلف موتور و درایو سانیو سری SY200:

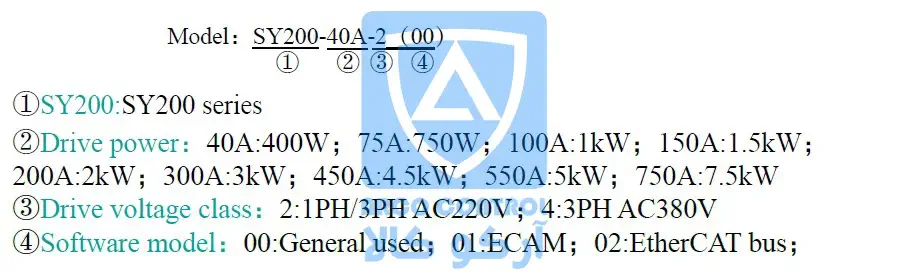

مشخصات کد درایو سانیو سری SY200:
مشخصات کد سروو موتور سانیو سری SY200:
نحوه سیم بندی کانکتور قدرت و انکودر سروو سانیو:

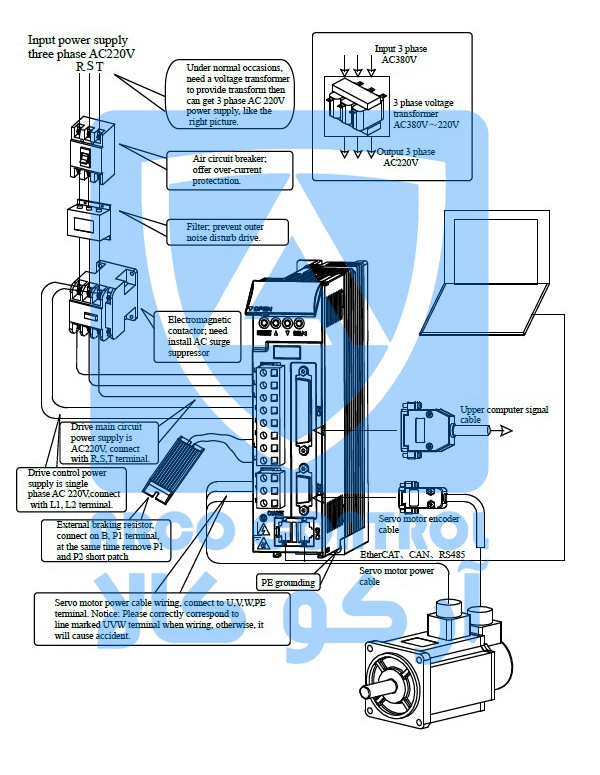

نحوه سیم بندی درایو سانیو سری SY200:

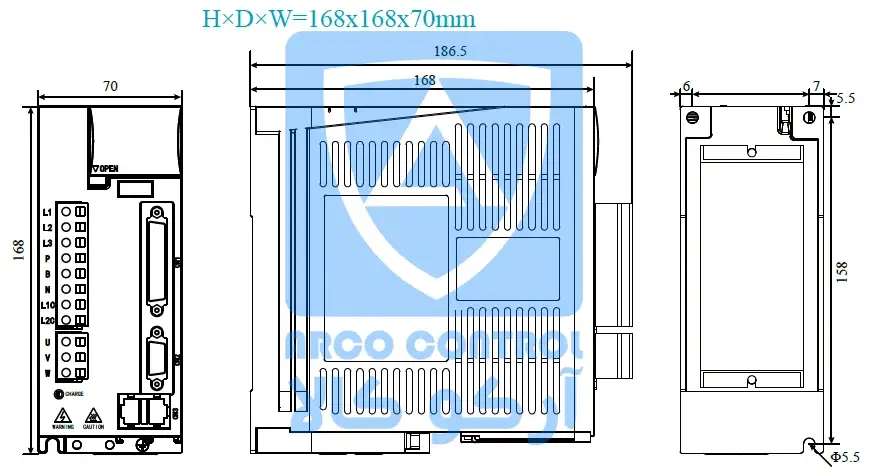

ابعاد درایو سانیو سری SY200:
ابعاد سروو موتور سانیو سری SY200:
نتیجه گیری:
شرکت اتوماسیون صنعتی سانیو (SANYU) یکی از برندهای شناخته شده در زمینه محصولات اتوماسیون صنعتی است.
این برند در حال حاضر محصولاتی از انواع سروو، اینورتر، نرم استارت، دستگاه جوش اینورتر را تولید کرده و با برندهای بزرگ دنیا مانند: برند دلتا و برند میتسوبیشی و… در حال رقابت است.
سروو موتورهای مشابه:
از سری درایو های مشابه سری DA180 اینوت می توان به سروو موتور استون ESTUN،سروو موتور ال اس LS، سروو های زیمنس ، سروو موتور های اشنایدر و … را اشاره کرد.
