مشخصات سروو درایو سری A2:
دارای فیدبک دوم-کنترل حلقه بسته:
در این سیستم دو انکودر از موتور و سیستم مکانیکی به درایو فیدبک داده می شود تا خروجی اصلی دارای دقت بالایی در حرکت داشته باشد.
حذف لرزش های موتور برای کاربردهای مختلف:
با توجه به توابع و پارامتر های مختلف در درایو می توان لرزش های موتور و تشدید های حرکتی را در موتور در حالت های مختلف کاربردی از موتور حذف کرد.
دارای کنترل موقعیت داخلی:
شما می توانید در پارامتر های درایو چندین موقعیت حرکت و سرعت و شتاب مختلف تعریف کنید و بدون نیاز به کنترل خارجی موتور را به موقعیت های مختلف حرکت دهید.
کنترل دقت بالا:
سرو موتور های سری ECMA دارای انکودر های 20 بیت هستند. حدود(1.280.000 پالس) تا بتوانند در کاربرد های با دقت بالا در حرکت استفاده شود.
همچنین انواعی از آن ها دارای انکودر مطلق هستند که کمک می کند در هنگامی که برق سیستم کامل قطع شد موقعیت شفت موتور گم نشود.(با استفاده از باطری خارجی برای انکودر مطلق)
دارای شبکه ارتباطی :
دارای پروتکل شبکه CANopen که حداکثرمی توان با سرعت 1mbps ارتباط داشته باشید.
ارتباط راحت تر با PLC دلتا با شبکه fieldbus
قسمت های مختلف موتور و درایو دلتا سری A2:
موتور های ترمز دار:
بعضی از سری موتور های سروو دلتا A2 دارای ترمز میباشند که سوکت و پین های ترمز(B1/B2) در قسمت پین های قدرت موتور(UVM) قرار گرفته است.
ترمز موتور به صورت پیش فرض فعال است و شفت موتور حرکتی نمی کند. کافی است به پین های B1B2 ولتاژ24v داده شود تا ترمز غیرفعال شود.
شما می توانید به یک رله که فرمانش را از درایو دریافت میکند ترمز سروو موتور را غیرفعال کنید.
مشخصات کد درایو:
مشخصات کد موتور:
نحوه سیم بندی کانکتور قدرت و انکودر سروو دلتا:
نحوه سیم بندی درایو دلتا سری A2:

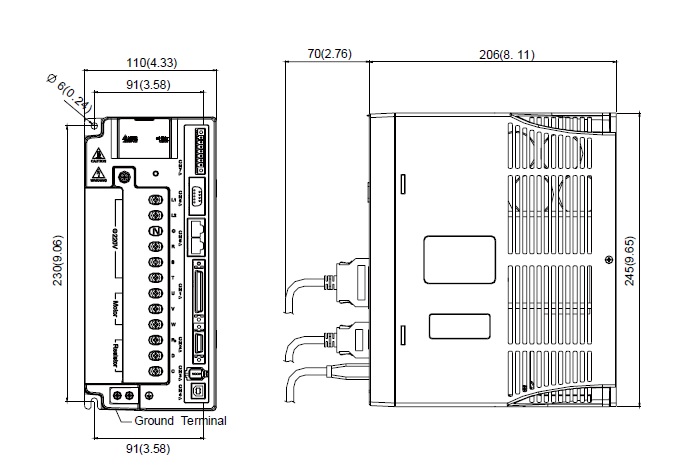

ابعاد درایو سری A2:

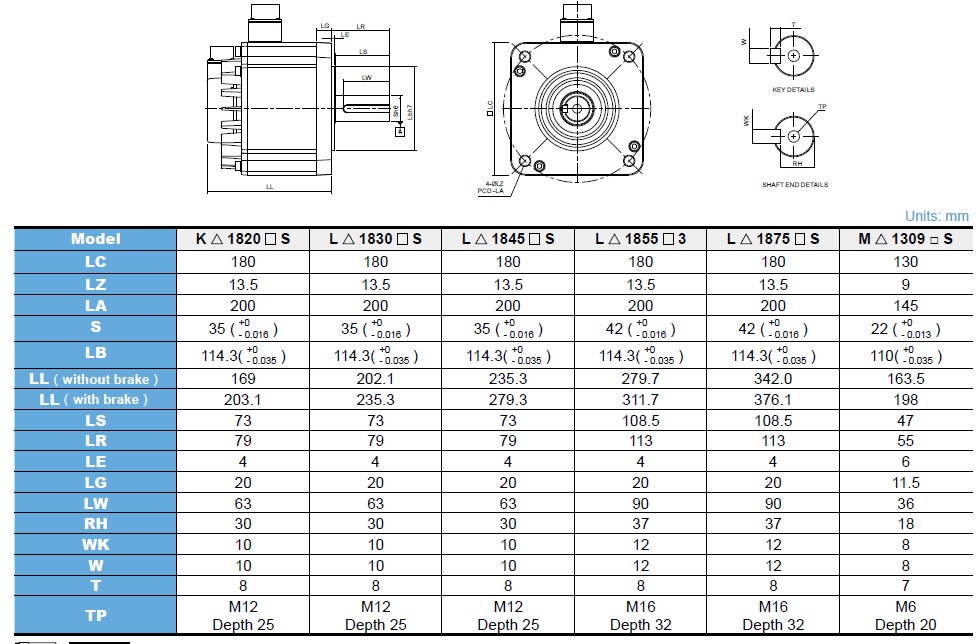

ابعاد سروو موتور سری A2:
نتیجه گیری:
سروو موتور و درایو سری A2 از سری های کامل سروو های دلتا میباشد که تمامی پارامترهای نرم افزاری کامل یک سروو را دارا میباشد. همچنین دارای پورت های کامل شبکه و ارتباط نیز می باشد.
این سروو دارای موتور های با رنج های کامل از نظر توان و گشتاور هستند که انواع انکودر با دقت بالا را نیز داراست که درایوهای آن کاملا این انکودر ها را پشتیبانی می کنند.نکته قابل توجه در این سری درایو A2 دلتا وجود انکودر دوم فیدبک هست که دقت بالایی در خروجی سیستم مکانیک تولید می کند.همچنین قابلیت هایی که در موقعیت داخلی دارد از ویژگی های متمایز کننده این درایو میباشد.
سروو درایو دلتا سری A2 دارای مد های کنترل موقعیت داخلی – موقعیت خارجی – سرعت و گشتاور و مدهای ترکیبی می باشد که قابلیت و کاربری سروو را بیشتر میکند.
سروو موتورهای مشابه:
از سری درایو های مشابه سری A2 دلتا می توان سروو موتور استون ESTUN،سروو موتور ال اس LS، سروو های زیمنس ، سروو موتور های اشنایدر و … را اشاره کرد.
مجموعه آرکو با بیش از یک دهه تجربه آماده ارائه بهترین خدمات در خصوص اتوماسیون صنعتی به شما می باشد.
دانلود راهنما فارسی و انگلیسی سروو دلتا:
دانلود راهنمای انگلیسی سروو موتور های دلتا سری A2
دانلود راهنمای فارسی سروو موتور های دلتا سری A2
