اینورتر چینت مدل NVF2G-3.7/TS4 سه فاز 4 کیلووات
اینورتر چیست و چه کاربردی دارد؟
اینورتر که با نام‌های AC درایو، درایو با سرعت متغیر، درایو با فرکانس متغیر، کنترل دور موتور و VFD نیز شناخته می‌شود، تقریبا در تمام صنایع کاربرد دارد.
دلیل این نام گذاری، کنترل سرعت گردش یک موتور AC است. اینورتر موتور یکی از انواع پرکاربرد اینورتر است، همانطور که از نامش پیداست، مختص استفاده در الکتروموتورهاست. به این نوع اینورترها، مبدل سه فاز به تکفاز و مبدل تک فاز به سه فاز هم گفته می‌شود.
اصطلاح اینورتر به معنای معکوس کننده است و برای وسیله‌ای به کار برده می‌شود که جریان مستقیم DC را به جریان متناوب AC تبدیل می‌کند.هر حرکتی که با الکتروموتور انجام می‌شود،
با استفاده از اینورتر می‌تواند به حرکتی کنترل‌شده‌تر و هوشمندانه‌تر تبدیل شود. شرکت چینت دارای انوای اینورتر متناسب با انواع کاربری میباشد. ویژگی اینورتر چینت دارا بودن کیفیت مناسب در کنار قیمتی رقابتی میباشد.
مزایای استفاده از اینورتر:
استفاده از اینورتر مزیت‌های زیادی دارد. یکی از قابلیت‌های مهم اینورتر، عملکرد هوشمند آن است. این ابزار میزان باری را که به‌سمت موتور می‌رود، تشخیص می‌دهد و بعد متناسب با همان میزان بار، به موتور فرمان جریان متناسب را صادر می‌کند. در بسیاری از مواقع، این جریان از جریان نامی موتور کمتر است.
از مزایا و کاربردهای مهم اینورتر می‌توان به موارد زیر اشاره کرد:
صرفه‌جویی در مصرف انرژی الکتریکی و در نتیجه کاهش هزینه‌ها
کاهش جریان راه‌اندازی برق و به‌دنبال آن، دوام و افزایش طول عمر موتور
بالابردن عمر قطعات مکانیکی بعد از موتور به‌دلیل کاهش ضربه‌های مکانیکی در قسمت‌های مختلف موتور و تجهیزات حرکتی به‌دلیل راه‌اندازی نرم موتور
قابلیت تغییر سرعت و جهت حرکت موتور بدون نیاز به کنتاکتور و ادوات برقی دیگر
امکان هوشمندسازی و برنامه‌ریزی برای حرکت موتور
روشن و خاموش‌کردن موتور بدون نیاز به قطع‌ووصل برق اصلی
ایجاد محافظت در مقابل اضافه‌بار و در نتیجه جلوگیری از سوختن موتور
امکان عملکرد موتور در شرایطی که ولتاژ ورودی به آن مدام در حال تغییر است و حفاظت از موتور دربرابر افزایش ناگهانی ولتاژ
افزایش سرعت بیشتر از سرعت نامی در موتور
قیمت اینورتر و نکات مربوط به خرید آن
اینورتر سری NVF2G
محدوده توانی و ولتاژی و فرکانسی موتور های قابل اتصال
توان: 0.4-3.7 کیلو وات / ولتاژ 200-240 ولت / فرکانس خروجی(0-400) هرتزMini-TD2
توان:0.4-400 کیلو وات / ولتاژ 380-440 ولت / فرکانس خروجی(400-0) هرتز – کاربرد عمومی – TS4
توان: 1.5-400 کیلو وات / ولتاژ 380-440 ولت / فرکانس خروجی (120-0) هرتز – کاربرد فن و پمپ – PS4
تهجیزات جانبی:
سلف های ورودی برای محدود کردن برش های جانبی و کاهش هارمونیک
فیلتر سینوسی
سلف های dv/dt برای کاهش پالس های جریانی
کی پد اکسترنال. کابل های (10 و 6 و4 و2 متری)
ویژگی های اصلی اینورتر سری NVF2G
رگولاسیون اتوماتیک ولتاژ(AVR)
کالیبره کردن اتوماتیک پارامترهای موتور
محدود کردن اتوماتیک جریان جهت جلوگیری از اضافه بار
مدهای کنترلی : مد کنترل گشتاور بدون کارت PG- مد کنترل V/F
عملکرد ذخیره سازی انرژی
ظرفیت اضافه بار:
1.مدل عمومی %150(TS4) جریان نامی به مدت 60 ثانیه
2.مدل فن و پمپ %120(PS4) جریان نامی به مدت 60 ثانیه
اعمال حداکثر گشتاور برای فرکانس صفر هرتز در مد کنترلی حلقه باز جهت ثابت نگه داشتن بار
دارای PLC داخلی
عملکرد موثر فیلترهای ورودی جهت کاهش نویز
قابلیت پذیرش چندین برنامه به منظور افزایش و کاهش شیب سرعت
دارای عملکرد Speed Tracking
عملکرد FDT
ترمزDC اتوماتیک
کاهش نویزهای موتور به وسیله مدولاسیون فرکانس کریر تا 15 کیلو هرتز
کنترل (0-400) Jog هرتز
قابلیت کنترل چندین سرعت
طراحی ماژولار
کنترل پله های فرکانسی
طراحی common DC Bus
یونیت ترمز داخلی تا رنج 22 کیلووات
قابلیت تشخیص بی باری
گشتاور استارت: مد کنترل گشتاور (گشتاور نامی) 0.5 Hz/150%
کنترل گشتاور به صورت اتوماتیک و دستی (0.1-30%)
نسبت تثبیت سرعت:
1.مد1:50 V/F
2.مد کنترل گشتاور بدون کارت 1:100 PG
دقت کنترل سرعت
مد کنترل گشتاور بدون کارت PG (5% ماکزیمم سرعت)
راه اندازی ساده با پارامترهای از پیش تنظیم شده برای کاربردهای رایج
کنترل PID داخلی
ابعاد کوچک
امکان نصب نمایشگر بر روی درب تابلو
سیستم خنک کننده هوشمند
ثبت خطا
قابل ارائه بصورت BOX یا کابینت همراه با چوک های ورودی و خروجی Circuit Breaker. DC
اینورتر سری NVF300M
محدوده توانی ولتاژی و فرکانسی موتورهای قابل اتصال
توان:0.4- 1.5 کیلووات / ولتاژی 200-240 ولت / تک فاز(TD2)
توان: 0.4-1.5 کیلووات / ولتاژی 200-240 ولت / سه فاز(TD2)
توان: 0.4-1.5 کیلووات / ولتاژ 380-440 ولت / سه فاز(TS4)
تهجیزات جانبی:
سلف های ورودی برای محدود کردن پرش های جریانی و کاهش هارمونیک
سلف های dv/dt برای کاهش پالس های جریانی
فیلتر سینوسی
کی پد اکسترنال. کابل های (2و4 متری)
ویژگی های اصلی اینورتر سری NVF300M:
دارای گشتاور بالا و دقیق
مد کنترل VTC برای کاربردهای با گشتاور بالا
کالیبره کردن اتوماتیک پارامترهای موتور
محدود کردن اتوماتیک جریان جهت جلوگیری از اضافه بار
ترمزDC اتوماتیک
کنترل PID داخلی
کنترل گشتاور به صورت اتوماتیک و دستی (%30-%0.1)
دارای یونیت ترمز داخلی در مدل های سه فاز
پتانسیومتر به صورت Built-in
عملکرد موثر فیلترهای ورودی جهت کاهش نویز
نسبت تثبیت سرعت:
1.مد1:50 V/F
2.مد کنترل گشتاور بدون کارت 1:100 PG
دقت کنترل سرعت:مد کنترل گشتاور بدون کارت PG (5% ماکزیمم سرعت)
عملکرد ذخیره سازی انرژی
رگولاسیون اتوماتیک ولتاژ(AVR)
قابلیت کنترل چندین سرعت
گشتاور استارت: مد کنترل گشتاور(گشتاور نامی)0.5Hz/150%
ظرفیت اضافه بار:%150 جریان نامی به مدت 60 ثانیه
مد های کنترلی:
1.مد کنترلی گشتاور بدون کارتPG
2.مد کنترل V/F
دارای کلید کنترلی (MF) قابل برنامه ریزی
حفاظت کامل موتور
کاهش نویزهای موتور به وسیله مدولاسیون فرکانس کریر تا 15 کیلوهرتز
سیستم خنک کننده هوشمند
امکان نصب نمایشگر بر روی درب تابلو
ابعاد کوچک
کنترل (0-50)Jog هرتز
ثبت خطا

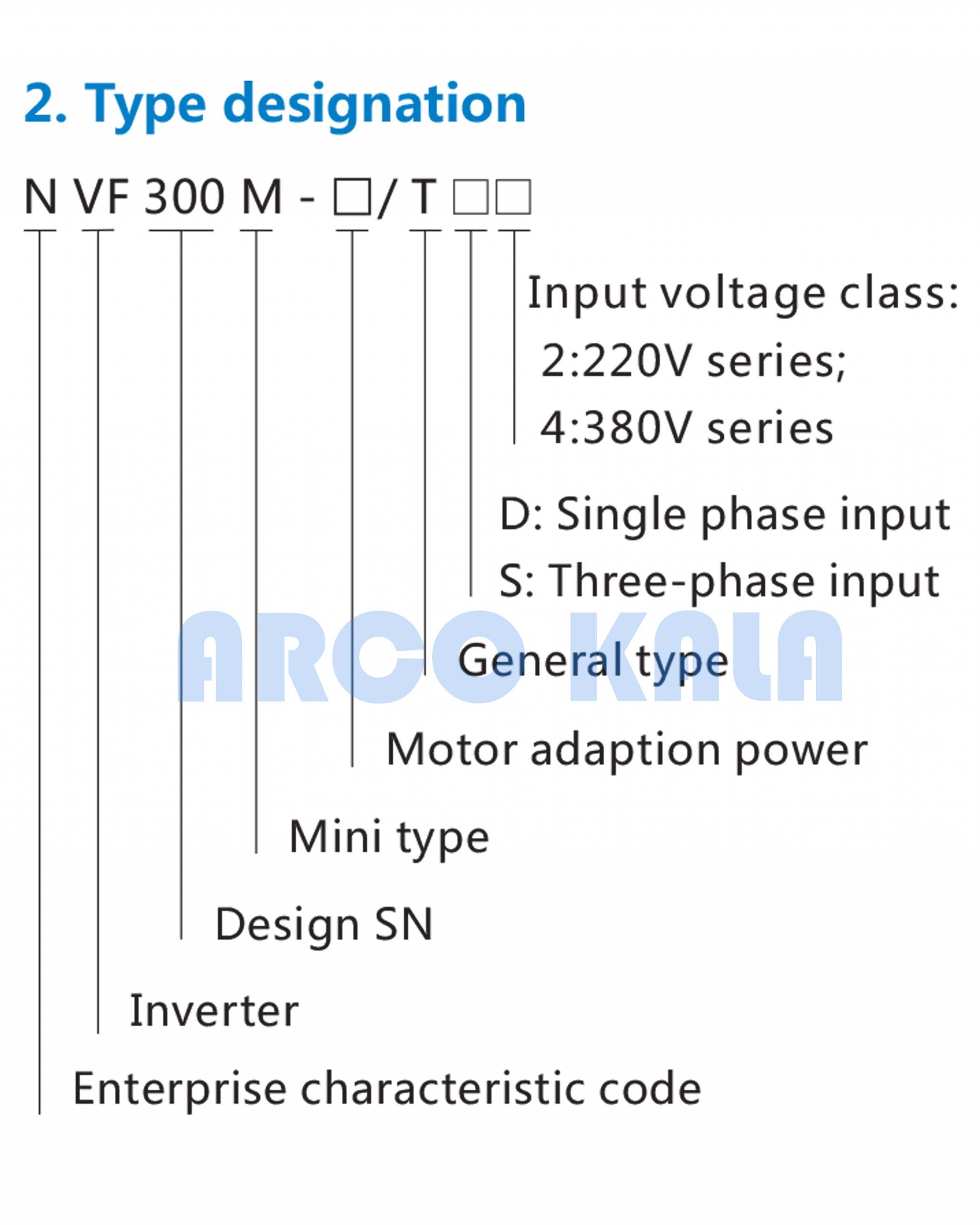

روش خواندن پلاک اینورتر چینت:

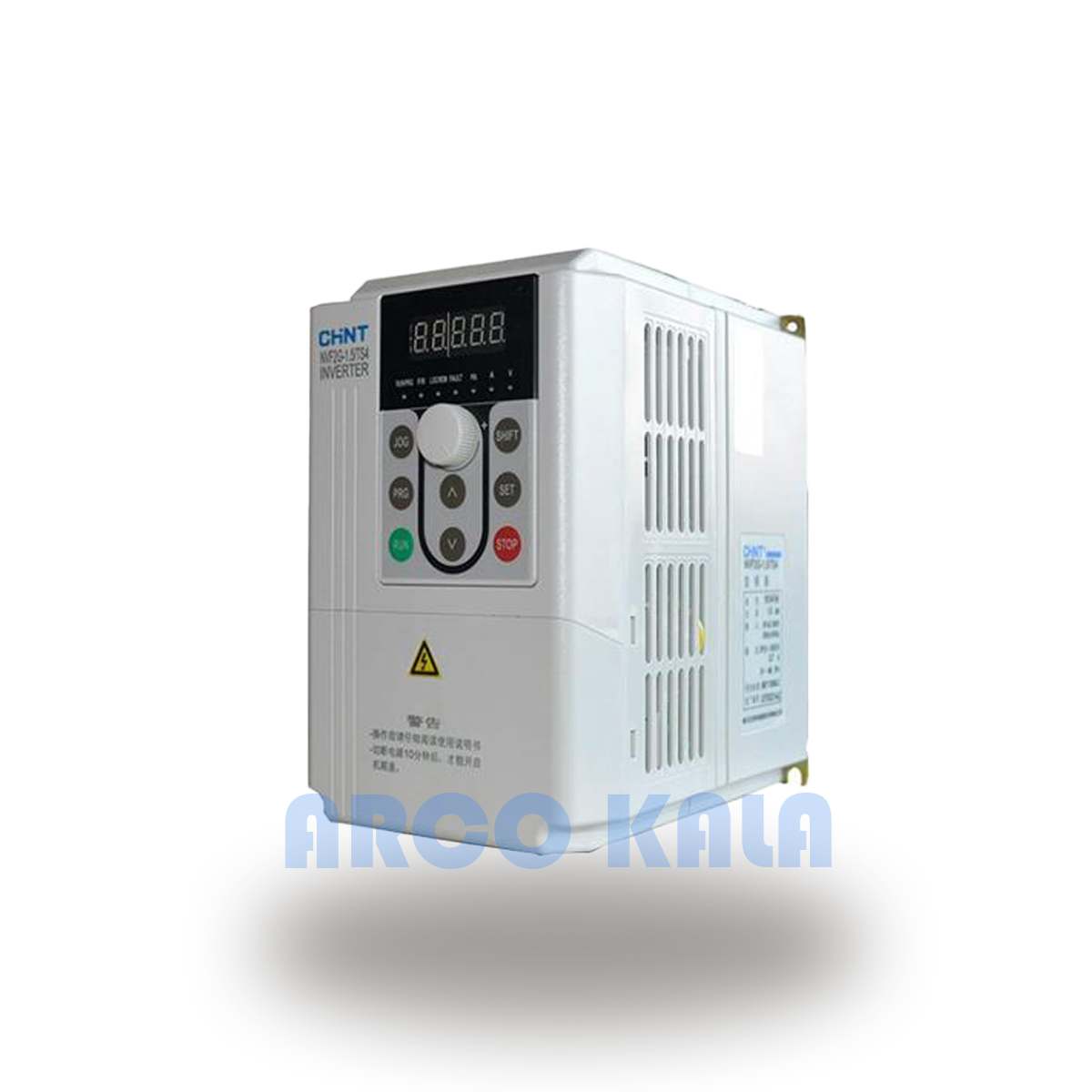

اینورتر چینت مدل NVF2G-3.7/TS4 سه فاز 4 کیلووات
اینورتر سه فاز NVF2G-3.7/TS4 چینت دارای توان 4 کیلووات و جریان 9 آمپر است. اینورترهای سری NVF2G بردار حلقه باز با کارایی بالا هستند. این اینورتر به طور مستقل توسط شرکت چینت مورد تحقیق و توسعه قرار گرفته است.
همچنین اینورتر NV2FG چینت دارای ویژگی های گشتاور راه اندازی بالا ( 1.5 برابر گشتاور نامی در 0.5 هرتز)، ظرفیت اضافه بار قوی، انعطاف پذیر و عملکرد راحت و کنترل PID می باشد.
این سری اینورتر را می توان به نوع مینی، نوع عمومی (بار سنگین) و نوع فن و پمپ آب (بار سبک)، با عملکرد های سازگاری بار قوی، پایدای و قابلیت اعتماد بالا و عملیات صرفه جویی در انرژی خودکار و غیره تقسیم نمود.
این محصول را می توان به طور گسترده ای در زمینه درایو موتورهای الکتریکی و کنترل و اتوماسیون صنعتی مانند کاغذ سازی، نساجی، مدیریت شهری، سیمان، مواد شیمیایی صنعت، چاپ و رنگرزی، متالورژی، معدن و پلاستیک به کار برد.
