مشخصات و ویژگی های اینورتر اینوت سری GD10:
سری GD10 اینوت، یک اینورتر عمومی همهکاره (General Purpose VFD) و از پرفروشترین و محبوبترین سریهای این شرکت برای کاربردهای استاندارد صنعتی است.
معرفی کلی سری GD10 اینوت (INVT)
اینورترهای سری GD10 اینوت، طراحی شدهاند تا نیازهای کنترل سرعت پایه و مطمئن را با قیمت بسیار رقابتی و قابلیت اطمینان بالا برآورده کنند. این سری نقطه تعادل خوبی بین عملکرد، ویژگیها و هزینه ارائه میدهد.
ویژگیها و مشخصات فنی کلیدی
۱. مشخصات الکتریکی و رنج محصول:
- رنج توان: از 0.4 کیلووات (kW) تا 2.2 کیلووات (kW) موجود است.
- مدلهای تکفاز به سهفاز: برای موتورهای کوچک، معمولاً با ورودی 220V AC تکفاز و خروجی 220V AC سهفاز.
- مدلهای سهفاز: رایجترین نوع، با ورودی 380V AC سهفاز (با محدوده تحمل معمولاً 380-480V).
- کنترل موتور: مناسب برای موتورهای القایی استاندارد سهفاز (AC Asynchronous Motor).
۲. الگوریتمهای کنترلی:
- کنترل V/F (اسکالر) پیشرفته: الگوریتمهای V/F بهینهشده برای عملکرد پایدار در طیف وسیعی از کاربردها.
- کنترل برداری بدون سنسور (Sensorless Vector Control – SVC): این ویژگی برجسته سری GD10 است. حتی در این سطح قیمتی، قابلیت ارائه گشتاور راهاندازی بالا (تا 150% در فرکانس پایین) و پاسخ دینامیکی بهتر نسبت به کنترل V/F ساده را دارد. این موضوع برای کاربردهایی با بار متغیر یا نیاز به گشتاور در سرعتهای پایین (مانند نوار نقاله، میکسر) بسیار مفید است.
۳. ویژگیهای عملکردی و بهینهسازی انرژی:
- صرفهجویی در انرژی (Energy Saving): دارای الگوریتمهای هوشمند بهینهسازی مصرفانرژی، مخصوصاً برای پمپها و فنها که باعث کاهش قابل توجه هزینه برق میشود.
- راهاندازی و توقف نرم: افزایش عمر مکانیکی موتور و گیربکس با حذف ضربات راهاندازی (جریان راهاندازی پایین).
- جبرانسازی Slip: جبران افت سرعت موتور تحت بار.
- قابلیت عملکرد با چندین موتور (چند موتوره): امکان کنترل چندین موتور متصل به یک اینورتر (البته با رعایت ملاحظات حفاظتی).
۴. حفاظتهای جامع:
- حفاظت از موتور: اضافهبار (Electronic Thermal Relay)، اتصال کوتاه، محافظت در برابر افت فاز، افزایش دمای موتور.
- حفاظت از خود اینورتر: اضافه ولتاژ (OV)، کمولتاژ (UV)، اضافه جریان، حفاظت حرارتی هیتسینک، جلوگیری از ارت فالت (Earth Fault).
- حفاظتهای کاربردی: جلوگیری از روشنشدن مجدد خودکار پس از قطع برق (برای ایمنی پرسنل)، محافظت در برابر نوسانات برق.
۵. قابلیتهای ارتباطی و کنترل:
- ترمینالهای کنترل: چندین ورودی دیجیتال (DI) و خروجی رله (DO)، ورودی آنالوگ (AI) برای دریافت سیگنال 0-10V یا 4-20mA، خروجی آنالوگ (AO).
- پورت ارتباطی استاندارد: مجهز به پورت RS485 که از پروتکل ارتباطی MODBUS-RTU پشتیبانی میکند. این امکان یکپارچهسازی با سیستمهای کنترل مرکزی (مانند PLC، HMI، SCADA) را به راحتی فراهم میکند.
- کیپد (صفحه کلید): دارای صفحهنمایش LED واضح و کلیدهای تنظیم. قابلیت جابجایی بین چندین اینورتر (Removable Keypad).
۶. سازگاری و نصب:
- سطح حفاظت (IP Rating): معمولاً IP20 (محافظت در برابر تماس دست، اما نه در برابر آب و مایعات). نیاز به نصب در تابلو برق یا محیط تمیز دارد.
- تهویه: خنککنندگی با فن (برای مدلهای با توان متوسط به بالا).
- منو و پارامترهای کاربری: ساختار منو واضح و پارامتر سازی نسبتاً ساده. دفترچه راهنما به زبانهای مختلف (فارسی نیز) موجود است.
کاربردهای اصلی و صنایع هدف
سری GD10 برای طیف گستردهای از صنایع و ماشینآلات سبک تا متوسط مناسب است، از جمله:
- صنایع آب و فاضلاب: کنترل پمپهای آب، پمپهای دور متغیر (Boosters)، پمپهای زهکشی.
- تهویه مطبوع (HVAC): کنترل فنهای هوادهی، فنکوئلها، پمپهای چیلر و برج خنککن.
- صنایع غذایی و بستهبندی: نوار نقالهها، میکسرها، همزنها، دستگاههای برش.
- ماشینآلات تولید: دستگاههای اکسترودر ساده، آسیابها، سنگبریها، پرسها.
- انبارداری و لجستیک: سیستمهای انتقال مواد، بالابرها.

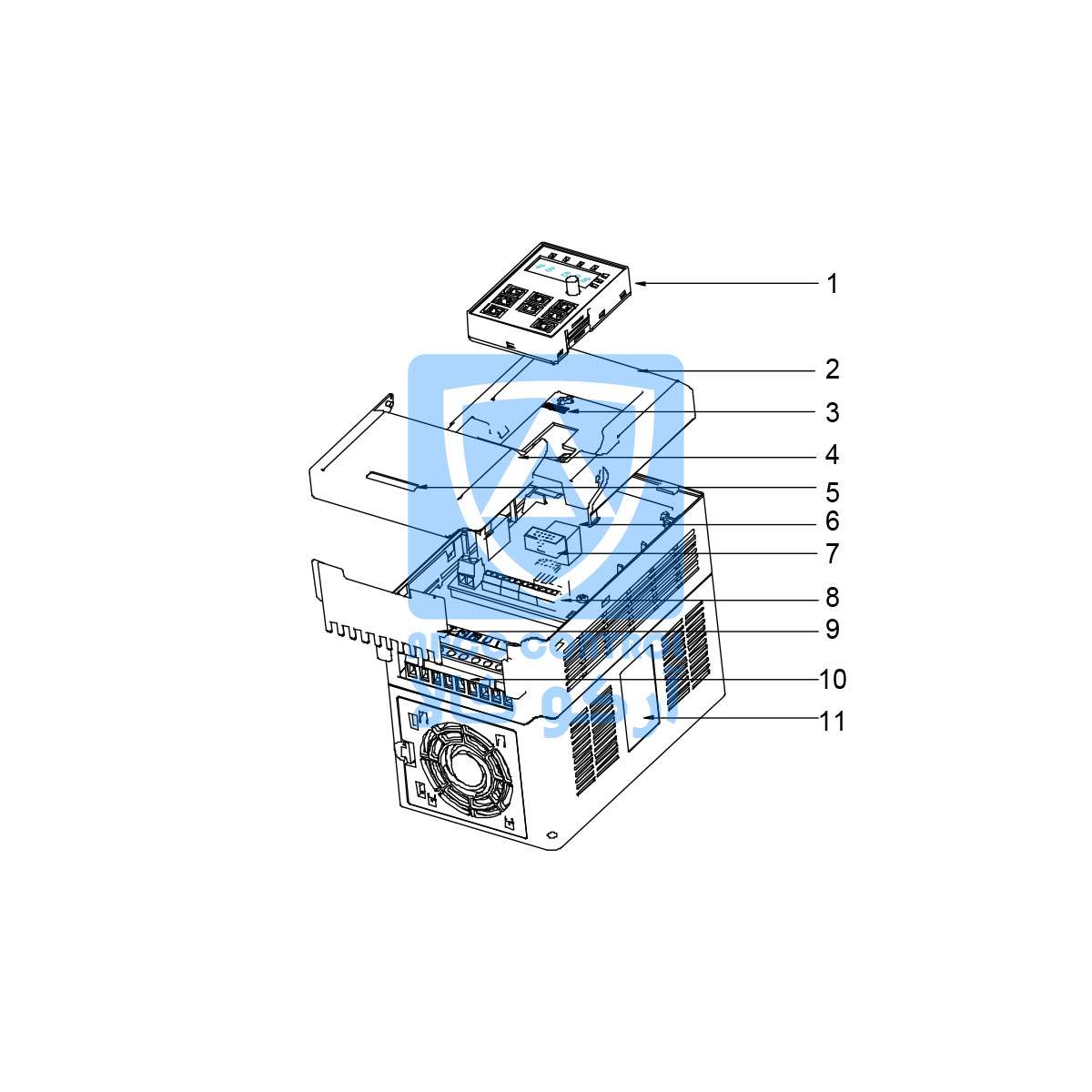

بخش های مختلف درایو اینوت سری GD10:

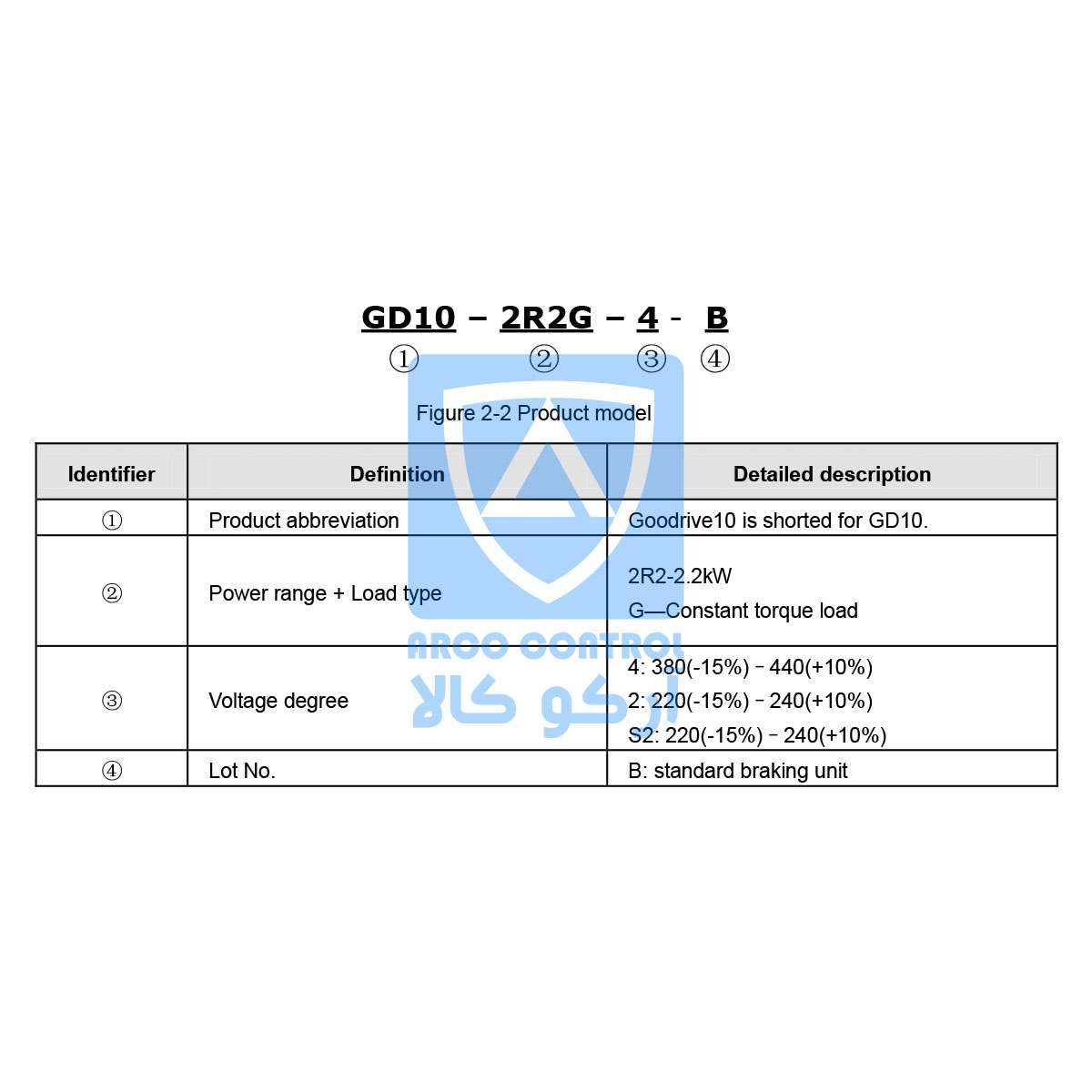

مشخصات کد درایو اینوت سری GD10:
نحوه سیم بندی قدرت و فرمان درایو اینوت سری GD10:

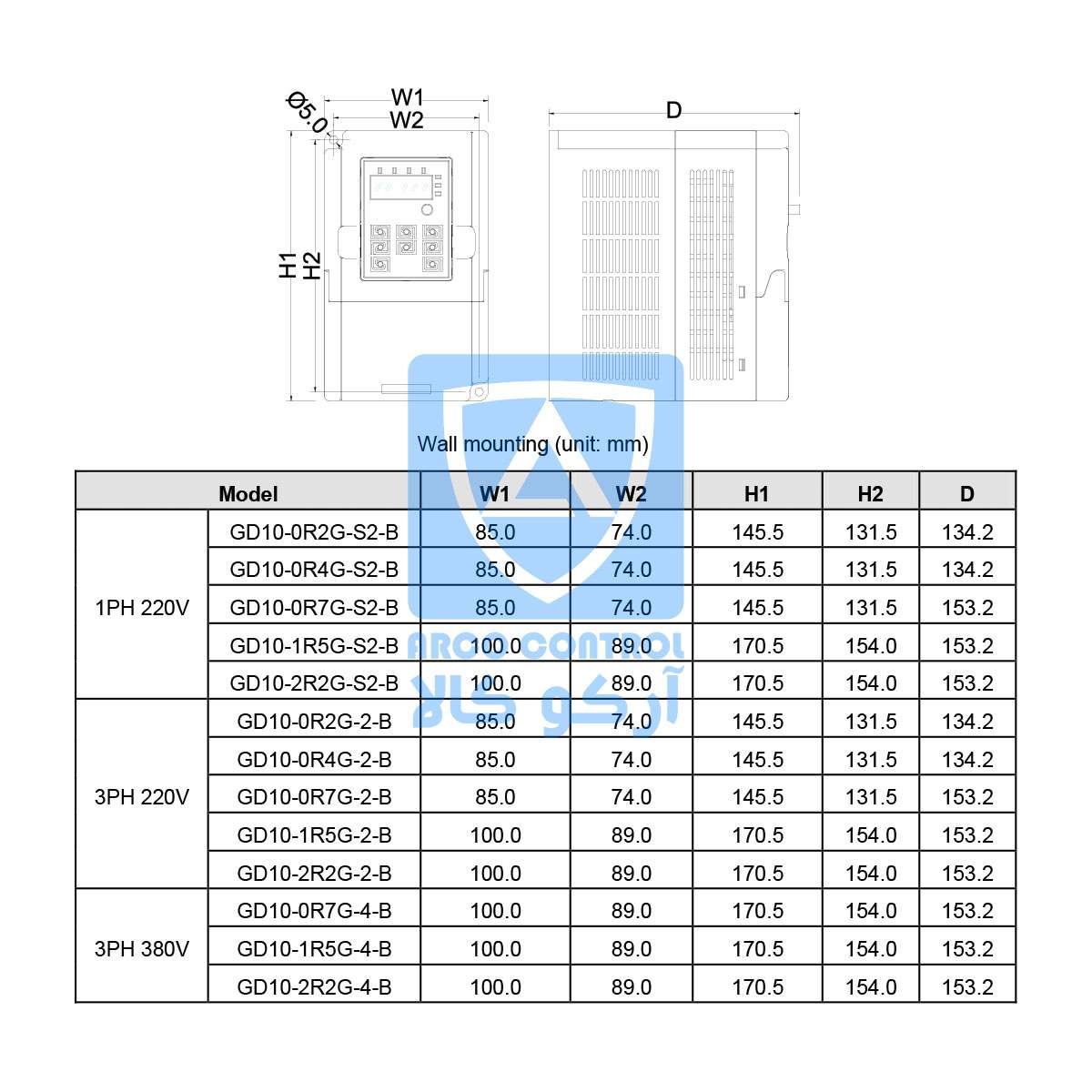

ابعاد درایو اینوت سری GD10:
دانلود درایو اینوت سری GD10:
دانلود راهنمای انگلیسی درایو اینوت سریGD10
دانلود کاتالوگ انگلیسی درایو اینوت سری GD10
دانلود راهنمای فارسی درایو اینوت سریGD10
نتیجه گیری:
سری GD27 اینوت یک انتخاب مطمئن، همهکاره و مقرون به صرفه برای اکثر نیازهای کنترل سرعت موتور در صنعت است. این درایو با ترکیب کنترل برداری قدرتمند، حفاظتهای جامع و قابلیت ارتباطی گسترده، یک راهحل کامل برای بهینهسازی عملکرد ماشینآلات و کاهش مصرف انرژی ارائه میدهد.
- قیمت بسیار رقابتی نسبت به کیفیت و ویژگیهای ارائهشده.
- دارای کنترل برداری بدون سنسور (SVC) که عملکرد آن را نسبت به اینورترهای عمومی معمولی متمایز میکند.
نکته مهم: برای انتخاب مدل دقیق باید به قدرت موتور، ولتاژ شبکه و نیازهای خاص کاربرد (مانند نوع ارتباط) توجه کرد و همواره برای نصب و تنظیمات دقیق به دفترچه راهنمای (Manual) محصول مراجعه نمود.
مجموعه آرکو نماینده رسمی فروش محصولات اینوت در استان خراسان با بیش از دو دهه تجربه آماده ارائه
بهترین خدمات در خصوص اتوماسیون صنعتی به شما می باشد.
جهت راهنمایی بیشتر و اطلاع از قیمت اینورتر اینوت با کارشناسان ما تماس بگیرید.
تلفن تماس : 37133856-051 37133855-051
منابع مقاله:
تیم فنی و تولید محتوا آرکو کالا
سایت www.invt.com
