مشخصات فنی و کاربرد HMI وینتک 4.3 اینچ مدل MT8051iP
اچ ام آی چیست؟
HMI مخفف Human Machine Interface و به معنای واسطه بین انسان و ماشن می باشد.
HMI ها در صنعت کاربرد بسیار زیادی دارند. در واقع به دلیل شرایط خاص ارتباط با PLC برای فرمان دادن به تجهیزات و ادوات قابل کنترل از HMI ها به این منظور استفاده می شود.
با HMI به راحتی میتوان شمای گرافیکی تجهیزات را ترسیم کرد و با استفاده از حافظه های داخلی آن به هر کدام از تجهیزات برنامه نویسی شده در PLCفرمان مورد نظرراصادر کرد.
HMI دارای محیطی برای تبادل اطلاعات و ارتباط متقابل بین سیستم های الکترومکانیک و کاربر است که به کاربر اجازه می دهد شرایط فعلی سیستم را مشاهده و کنترل کند.
به طور مثال: مقادیر مختلف دما، فشار، زمان گزارش های كاركرد دردوره های زمانی مختلف ، وضعیت ورودی یا خروجیها، نمایش خطاهای دستگاه و ثبت انها در حافظه توسط این دستگاه قابل انجام و مشاهده خواهد بود.
ویژگیهای HMI ها:
- دارای صفحات تاچ و یا کلیدی.
- ارتباط سریال از طریق دو پورت 485-RS و 232-RS.
- شبیه سازی.
- قابلیت Slave شدن.
- دارای پورت USB برای ارسال و دریافت برنامه.
- امکان ذخیره سازی اطلاعات.
- دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.
- قابل اتصال به انواع PLC ها.
- قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.
- قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.
- توانایی نمایش انیمیشن.
- دارای RTC به منظور عملکرد در تاریخ و ساعات معین.
در واقع HMI یک برنامه گرافیکی است که در آن کلید نمایشگر ها ، عقربه ها و … توسط اشکال گرافیکی ایجاد شده اند.
در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.
امکانات ویژه نرم افزاری وینتک HMI:
- قابلیت آپلود و دانلود پروژه از طریق فلش (USB)
- انتقال یا کپی کردن فایلهای ذخیره شده در حافظه HMI به PC(حافظه داخلی یا فلش USB) از طریق کابل mini-USBیا پورت Ethernet
- دانلود تنظیمات منوی سیستمی HMI همزمان با دانلود برنامه از طریق کابل یا فلش USB
- پسورد گذاری جهت آپلود و دانلود برنامه HMI
- اختصاص پسورد جهت دسترسی به صفحات HMI و آبجکتها
- تعیین پسوردهای Installmentدر پریودهای زمانی جهت قفل شدن HMI
- پشتیبانی از سرور VNC ( مانیتورینگ و اپراتوری HMI روی موبایل و PC)
- آپدیت برنامه PLC از طریق اتصال فلش USBبه HMI
- نمایش برنامه PLC بهمراه وضعیت بیتها و مقدار رجیسترها روی صفحه HMI
- قابلیت Multi-Linkبرای دسترسی Slave HMI به دیتای PLC از طریقMaster HMI
- اتصال به پرینتر از طریق پورت سریال (SPRT A series , EPSON ESC/POS )و USB(PIC Bridge)
- انتقال مستقیم دیتاهای لاگ شده به Printer و چاپ دیتاها
- ذخیره فایلهای لاگ شده با فرمت FBF و نمایش فایلها با فرمت دلخواه TEXT، Excelیا PDF
- قابلیت اتصال به بارکد خوان (Barcode Reader) از طریق پورت سریال و USB
- پشتیبانی از فایلهای با فرمت GIF
- قابلیت تنظیم دینامیک مقادیر آلارم در Alarm Setting(اختصاص رجیستر برای مقدار آلارم )
- تنظیمات Video Inputبرای اتصال به دوربین از طریق پورت USBو ذخیره image روی حافظه داخلی ، فلش USBیا میکرو SD
- قابلیت لوله کشی با آبجکت Pipeline و نمایش جهت سیال با رجیستر کنترلی
مشخصات HMI وینتک مدل MT8051iP:

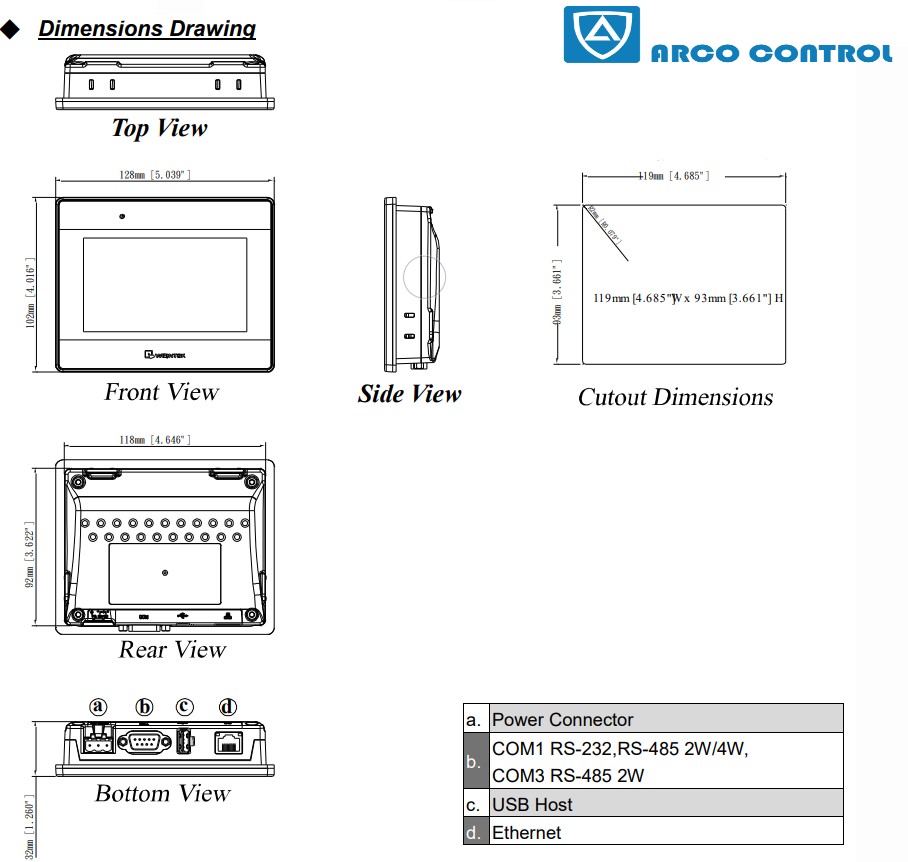

ابعاد HMI وینتک مدل MT8051iP:
جهت مشاهده قیمت و خرید HMI وینتک با کارشناسان ما تماس حاصل فرمائید.
